EXTRACCION
PROCEDIMIENTO
1. PRECAUCION (sin sistema de navegacion)
AVISO:
AVISO:
Haga clic aqui .gif)
2. PRECAUCION (con sistema de navegacion)
AVISO:
AVISO:
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aqui
5. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)
Haga clic aqui
6. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
8. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 7 pulgadas)
| (a) Desenganche la abrazadera. |
|

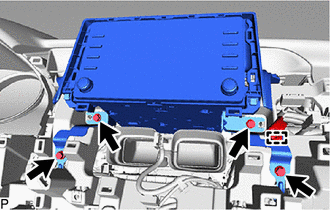

(b) Extraiga los 4 pernos.

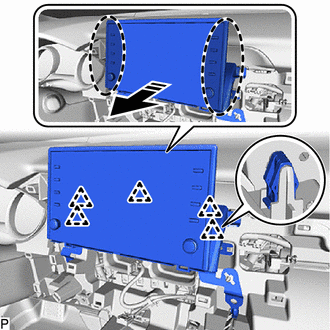

(c) Desenganche las 2 garras y los 2 clips como se muestra en la ilustracion.
.png) |
Coloque la mano aqui |
.png) |
Extraiga en esta direccion |

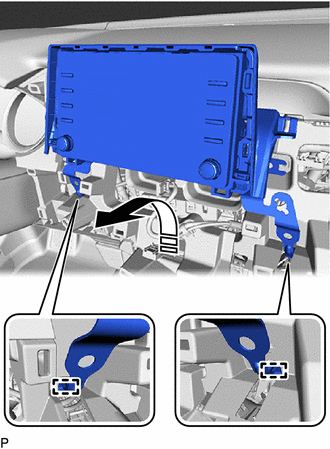

(d) Desenganche las 2 guias como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
(e) Desconecte los conectores y extraiga el conjunto del receptor de radio y pantalla con soporte.
9. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para pantalla de 9 pulgadas)
| (a) Desenganche la abrazadera. |
|

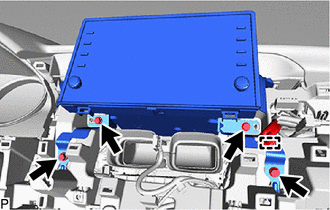

(b) Extraiga los 4 pernos.

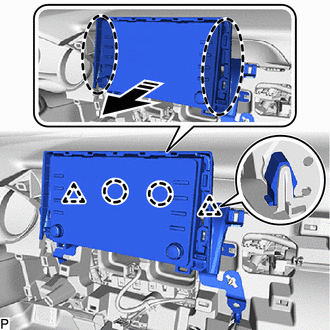

(c) Desenganche los 5 clips como se muestra en la ilustracion.
|
|
Coloque la mano aqui |
|
|
Extraiga en esta direccion |

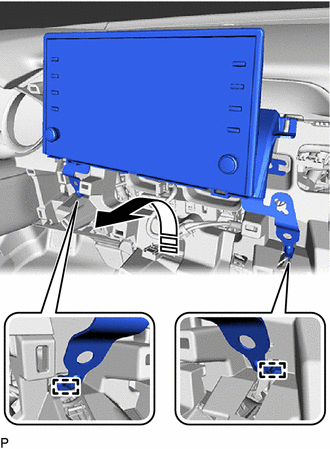

(d) Desenganche las 2 guias como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
(e) Desconecte los conectores y extraiga el conjunto del receptor de radio y pantalla con soporte.
10. EXTRAIGA EL CONJUNTO CENTRAL DE LA MOLDURA DE ACABADO SUPERIOR DEL GRUPO DE INSTRUMENTOS (para pantallas de 7 pulgadas)

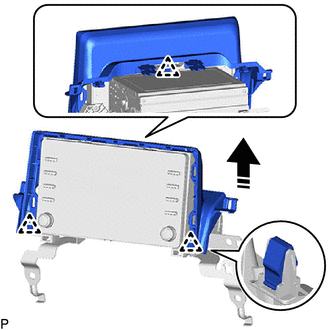

(a) Desenganche los 3 clips para extraer el conjunto central de la moldura de acabado superior del grupo de instrumentos como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
11. EXTRAIGA EL SOPORTE DEL RECEPTOR DE RADIO NO. 2

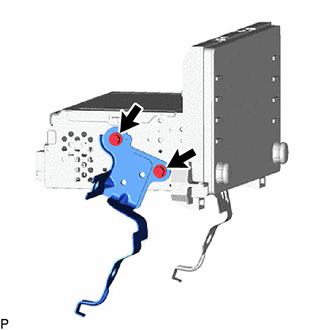

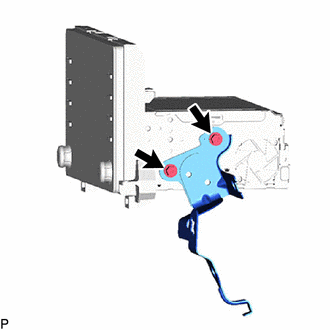

| (a) Extraiga los 2 tornillos y el soporte del receptor de radio No. 2. |
|
12. EXTRAIGA EL SOPORTE DEL RECEPTOR DE RADIO NO. 1
| (a) Extraiga los 2 tornillos y el soporte del receptor de radio No. 1. |
|
13. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
