Manual de réparation,
SustituciOn
SUSTITUCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO NO.1 DE LA LUZ DEL MALETERO
Haga clic aqui .gif)
2. EXTRAIGA LA BOMBILLA DE LA LUZ DEL MALETERO

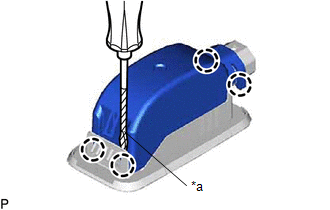

| (a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 4 garras y extraiga la cubierta de la lente de la luz del compartimiento de equipajes No. 1. |
|

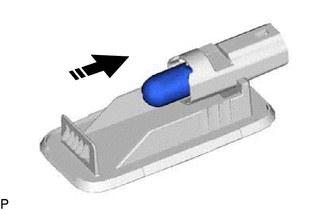

(b) Extraiga la bombilla de la luz del compartimiento de equipajes No. 1 de la lente de la luz del compartimiento de equipajes como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |
3. COLOQUE LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

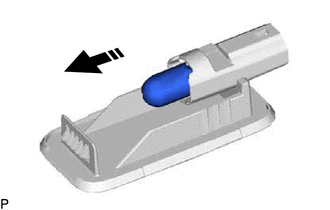

(a) Instale la bombilla de la luz del compartimiento de equipajes No. 1 de la lente de la luz en el compartimiento de equipajes como se muestra en la ilustracion.
|
|
Instale en esta direccion |

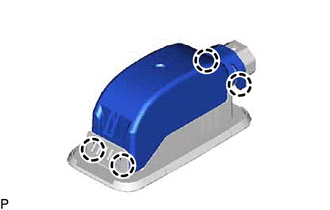

| (b) Enganche las 4 garras para instalar la cubierta en la lente de la luz del compartimiento de equipajes No. 1. |
|
4. INSTALE EL CONJUNTO NO. 1 DE LA LUZ DEL MALETERO
Haga clic aqui
Bombilla De La Luz De CortesIa De La Puerta
Bombilla De Las Luces InterioresInstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE
OBSERVACION: Lleve a cabo la "Inspection After Repair" tras haber sustituido el subconjunto del medidor del caudal de masa de aire.
Haga clic aqui
(a) Instale el subconjunto del medidor del caudal de ...
InspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO
IZQUIERDO (a) Mida
la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Condicion
Condicion especificada
1 - ...
Sistema De DiagnOstico
SISTEMA DE DIAGNOSTICO MODO DE AUTODIAGNOSTICO (CON
EL TECHSTREAM) (a) Conecte el Techstream al DLC3. (b) Coloque
el interruptor de encendido en posicion ON. (c) Encienda el
Techstream. (d) Entre en los siguientes menus: Body Electrical / Main
Body / Utility / Wireless Door Lock Diagnosis Mo ...
