Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí.

2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 2

Haga clic aquí

7. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

9. EXTRAIGA EL INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA

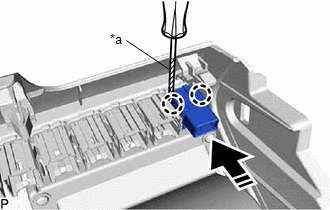

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 2 garras y extraiga el interruptor automático de las luces de carretera tal y como se muestra en la ilustración.

*a

Cinta protectora

Extraer en esta dirección

Componentes
COMPONENTES ILUSTRACIÓN *1 INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA *2 SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS *3 BANDA PROTECTORA DE ...

InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL INTERRUPTOR DE LAS LUCES DE CARRETERA AUTOMÁTICAS *a Componente sin mazo de cables conectado (Interruptor automático de las luces de carre ...
