INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL SOLENOIDE DE CONTROL DEL ACEITE DE DISTRIBUCIÓN DE LA LEVA

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la tabla a continuación.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

1 - 2

0 °C (32 °F)

6.3 a 7.3 Ω

20 °C (68 °F)

6.9 a 7.9 Ω

40 °C (104 °F)

7.4 a 8.6 Ω

Si el resultado no es el especificado, sustituya el conjunto del solenoide de control de aceite de la distribución de la leva.

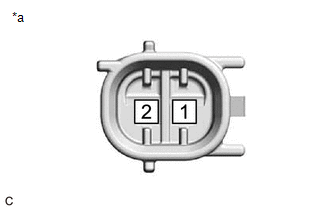

*a

Componente sin mazo de cables conectado

(Conjunto del solenoide de control de aceite de la distribución de la leva)

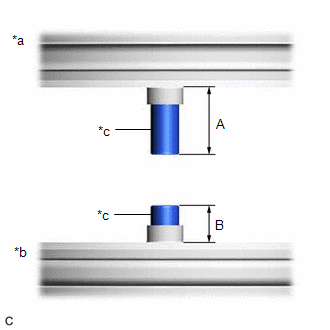

(b) Inspección de cantidad de carrera

(1) Utilice un calibre de nonio para medir la longitud (A) y (B) con el eje del conjunto del solenoide de control de aceite de la distribución de la leva colocado en las posiciones respectivas que se muestran en la ilustración.

AVISO:

No aplique tensión de la batería a los terminales del conjunto del solenoide de control del aceite de la distribución de la leva.

OBSERVACIÓN:

Si el eje no se extiende debajo de su propio peso, extienda el eje con los dedos.

*a

Lado del eje hacia abajo

*b

Lado del eje hacia arriba

*c

Eje

(2) Calcule la cantidad de carrera de acuerdo con la diferencia de longitud (A) y (B).

Estándar:

4.3 mm (0.169 pulg.) o superior

OBSERVACIÓN:

Cantidad de carrera: longitud (A) - longitud (B)

Si el valor no es el especificado, sustituya el conjunto del solenoide de control de aceite de la distribución de la leva.
