COMPONENTES

ILUSTRACION

*1

PROTECCION DEL COJIN DEL ASIENTO DELANTERO DERECHO

*2

PROTECCION INTERIOR DEL COJIN DEL ASIENTO DELANTERO DERECHO

*3

MANILLA DE LIBERACION DEL DISPOSITIVO DE AJUSTE DE RECLINADO DERECHO

*4

MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL DERECHO

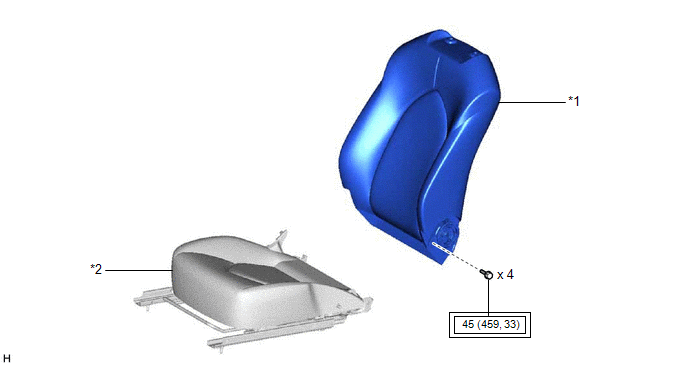

ILUSTRACION

*1

CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*2

CONJUNTO DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-

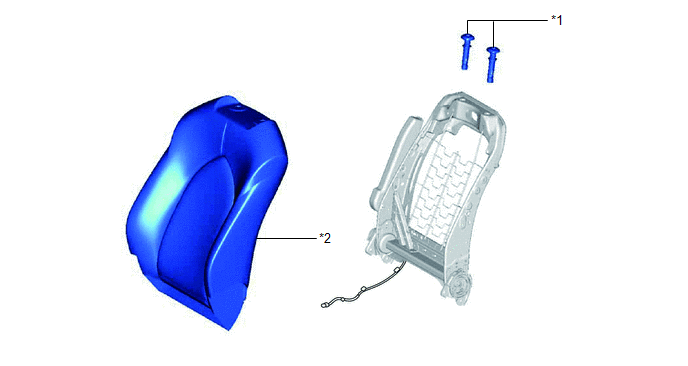

ILUSTRACION

*1

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

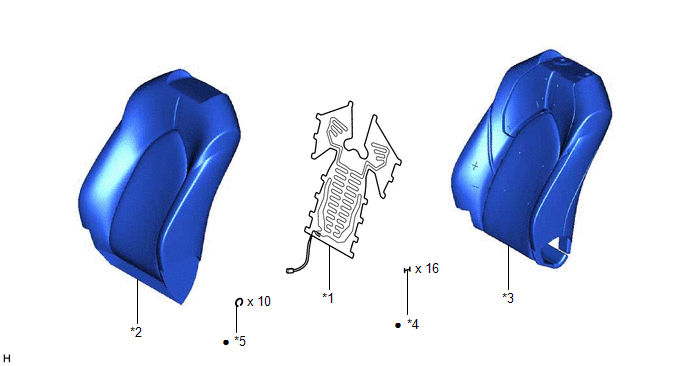

ILUSTRACION

*1

CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

TACHUELA

*5

ANILLO ABIERTO

-

-

?

Pieza no reutilizable

-

-
