INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR VSC OFF
| (a) Asegúrese de que no haya holgura en las piezas de bloqueo y conexión del conector. OK: El conector está bien conectado. |
|
(b) Desconecte el conector del interruptor VSC OFF.
(c) Inspeccione tanto la funda del conector como el terminal en busca de signos de deformación o corrosión.
OK:
No hay deformación ni corrosión.

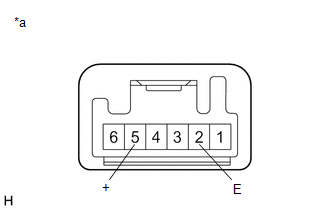

(d) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
5 (+) - 2 (E) | Interruptor pulsado |
Inferior a 1 Ω |
|
5 (+) - 2 (E) | Interruptor sin pulsar |
10 kΩ o superior |
Si el resultado no es el especificado, reemplace el interruptor VSC OFF.
ExtracciÓn
InstalaciÓnComponentes
COMPONENTES ILUSTRACION
*A para 2WD
*B Para AWD
*C para tipo de conexion con soporte de valvula de EGR
*D para tipo de conexion con subconjunto de la cubierta de la culata
*1 SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1
*2 CONJUNTO DE LA BOMBA DE ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 VÁLVULA DE ADMISIÓN
*2 CASQUILLO DE GUÍA DE LA VÁLVULA DE ADMISIÓN
*3 MUELLE DE COMPRESIÓN
*4 VÁLVULA DE ESCAPE
*5 CASQUILLO DE GUÍA DE LA VÁLVULA DE ESCAPE
...
ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí.
2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí
3. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUE ...
