EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/instalación del conjunto de la columna de dirección se muestran a continuación.

Procedimientos necesarios después de extraer/instalar/sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la batería

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Sensor de dirección

  • Punto neutro del ángulo de dirección (inicialice el sistema de supervisión de asistencia al estacionamiento)
  • Configuración del ángulo de dirección

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

Punto neutro del ángulo de dirección (inicialice el sistema de supervisión de vista panorámica)

Sistema de supervisión de vista panorámica

Para la inicialización

Para la calibración

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. ALINEE LAS RUEDAS DELANTERAS DE MANERA RECTA HACIA ADELANTE

3. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

AVISO:

Si extrae el subconjunto de la cubierta inferior de la columna de dirección en el orden incorrecto, las piezas se romperán.

(a) Suelte la palanca de inclinación y extensión y extienda y baje completamente el conjunto de la columna de dirección.

(b) Bloquee la palanca de inclinación y extensión.

(c) Extraiga los 3 tornillos.

Área de presión

Empuje en esta dirección

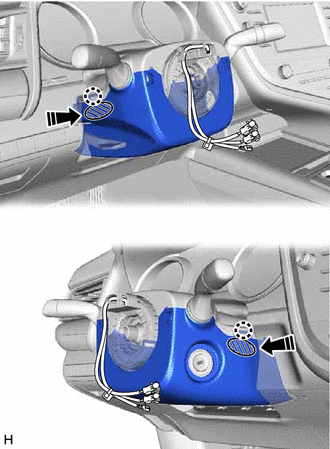

(d) Mientras pulsa el área de presión que se muestra en la ilustración para desenganchar las 2 garras, baje levemente el subconjunto de la cubierta de la columna de dirección inferior.

6. EXTRAIGA LA CUBIERTA DE LA COLUMNA DE DIRECCIÓN SUPERIOR

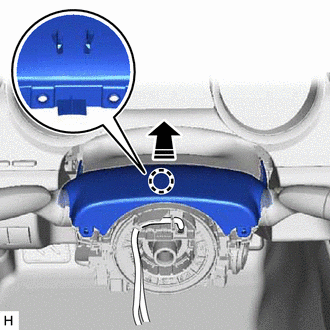

(a) Desenganche la garra y separe la cubierta de la columna de dirección superior.

Separe en esta dirección

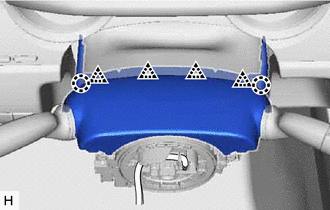

(b) Desenganche los 4 clips y las 2 garras para extraer la cubierta de la columna de dirección superior.

7. EXTRAIGA LA BOBINA DE LA LLAVE TRANSMISORA (sin sistema de llave inteligente)

(a) Desconecte el conector.

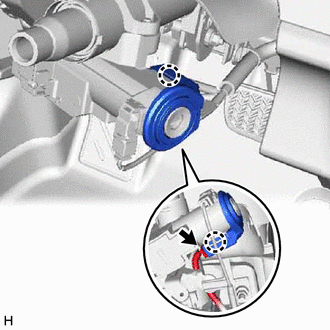

(b) Desenganche las 2 garras y extraiga la bobina de la llave transmisora.

8. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

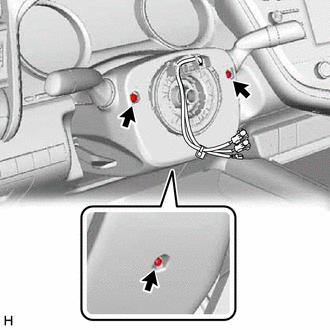

(a) Desconecte cada conector del conjunto del interruptor de los intermitentes con el subconjunto del cable espiral.

(b) Utilice unos alicates para expandir la abrazadera.

*a

Abrazadera

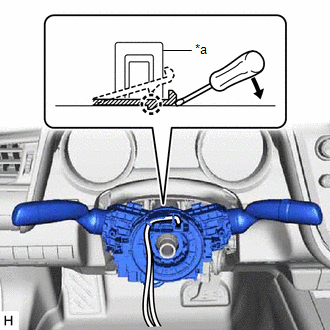

(c) Mientras sujeta la abrazadera expandida, levante la garra con un destornillador para desengancharla y, a continuación, extraiga el conjunto del interruptor de los intermitentes con el subconjunto del cable espiral del conjunto de la columna de dirección.

9. QUITE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1

Haga clic aquí

10. EXTRAIGA EL CONDUCTO DE AIRE NO. 1

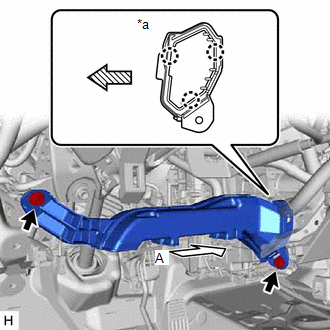

(a) Extraiga los 2 pernos.

*a

Vista A

Parte delantera

(b) Desenganche las 3 garras para extraer el conducto de aire No. 1.

AVISO:

Tenga cuidado de no deformar o dañar la caja de la calefacción inferior del conjunto de la unidad de aire acondicionado cuando extraiga el conducto de aire No. 1.

11. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

12. SEPARE EL CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN

Haga clic aquí

13. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN

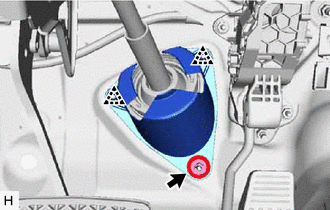

(a) Retire la moqueta del piso.

(b) Extraiga el clip.

(c) Desenganche los 2 clips para extraer la cubierta del orificio de la columna de dirección.

14. EXTRAIGA EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN

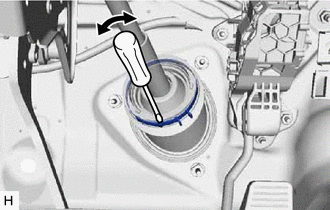

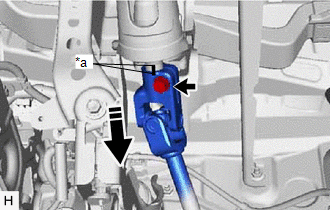

(a) Afloje la abrazadera con un destornillador, como se muestra en la ilustración.

(b) Extraiga el perno y deslice el conjunto del eje intermedio de la dirección.

AVISO:

No extraiga el conjunto del eje intermedio de dirección del conjunto de la columna de dirección.

*a

Marca de correspondencia

(c) Coloque marcas de correspondencia en el conjunto del eje intermedio de dirección y en el conjunto de la columna de dirección.

(d) Extraiga el conjunto del eje intermedio de dirección del conjunto de la columna de dirección.

15. EXTRAIGA EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

(a) Desconecte los conectores y desenganche las abrazaderas de los mazos de cables del conjunto de la columna de dirección.

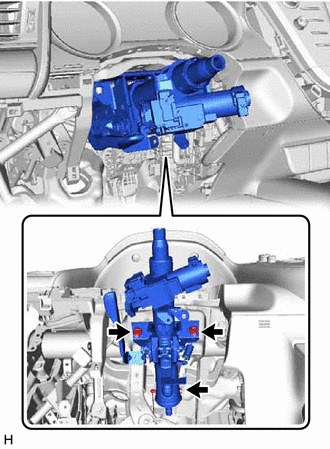

(b) Extraiga el perno, las 2 tuercas y el conjunto de la columna de dirección.
