DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Con sistema de llave inteligente con conjunto del actuador del mecanismo de bloqueo de la dirección:
Antes de sustituir el conjunto del actuador del mecanismo de bloqueo de la dirección, consulte Registro.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON EL CONJUNTO DEL INTERRUPTOR (sin sistema de llave inteligente)
(a) Asegure el conjunto de la columna de dirección en un torno de banco entre placas de aluminio.
AVISO:
No apriete el torno de banco excesivamente.

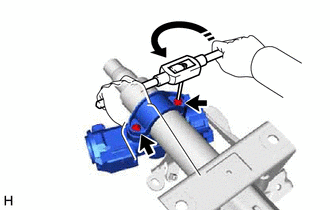

(b) Taladre un orificio en los 2 pernos de fijación del mecanismo de bloqueo de la dirección e inserte un extractor de tornillos.
(c) Extraiga con un extractor de tornillos los 2 pernos de fijación del mecanismo de bloqueo de la dirección, la abrazadera superior de la columna de dirección y el soporte superior de la columna de dirección con el conjunto del interruptor. |
|
2. EXTRAIGA EL CONJUNTO DEL ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN (con sistema de llave inteligente con conjunto del actuador del mecanismo de bloqueo de la dirección)
OBSERVACIÓN:
Siga el mismo procedimiento que para el soporte superior de la columna con el conjunto del interruptor (sin sistema de llave inteligente).
3. EXTRAIGA EL CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO (sin sistema de llave inteligente)
(a) Coloque el interruptor de encendido en la posición ACC.
*a | LOCK |
*b | ACC |
Presionar | |
Tirar |

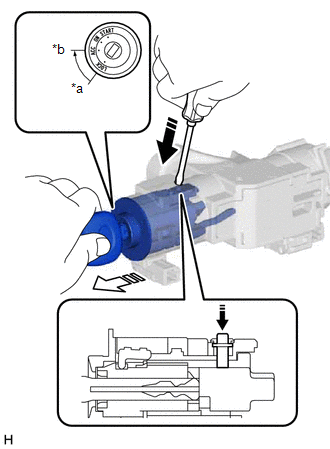

(b) Inserte la punta de un destornillador en el orificio del conjunto del soporte superior de la columna de dirección, como se indica en la ilustración, y tire del conjunto del cilindro de la cerradura del interruptor de encendido.
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO (sin sistema de llave inteligente)

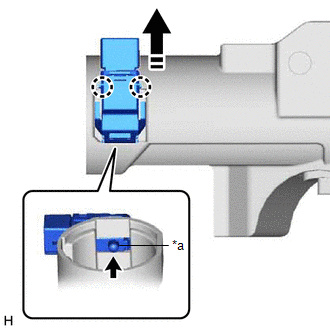

(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo empujando hacia arriba la pieza central y soltando las 2 garras. OBSERVACIÓN: Para extraer el conjunto del interruptor de advertencia de desbloqueo, deslícelo en la dirección indicada por la flecha de la ilustración. |
|
5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE (sin sistema de llave inteligente)

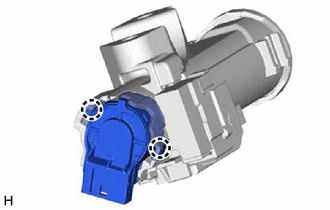

(a) Desenganche las 2 garras y extraiga el conjunto del interruptor de encendido o del motor de arranque del conjunto del soporte de la columna de dirección superior. |
|
Componentes
COMPONENTES ILUSTRACIÓN
*A Sin luz de cortesía
*B Con luz de cortesía
*C Para el lado del pasajero delantero
*D Para el lado del conductor
*1 CONJUNTO DE LA LUZ DE CORTESÍA
*2 CONJUNTO DEL REPOSABRAZOS DELANTERO
*3 SUBCONJUNTO DE ...
Montaje
MONTAJE PROCEDIMIENTO 1.
INSTALE LA PLACA DEL ESPEJO DEL MEDIDOR COMBINADO NO. 1
(a) Conecte el conjunto del sensor de las luces con el tornillo.
*1
Conjunto del sensor de luces
(b) Enganche las 2 garras tal y como se muestra en la ilustracio ...
