Manual de réparation,
Manual del propietario
Manual de réparation,
COMPONENTES
ILUSTRACIÓN
|

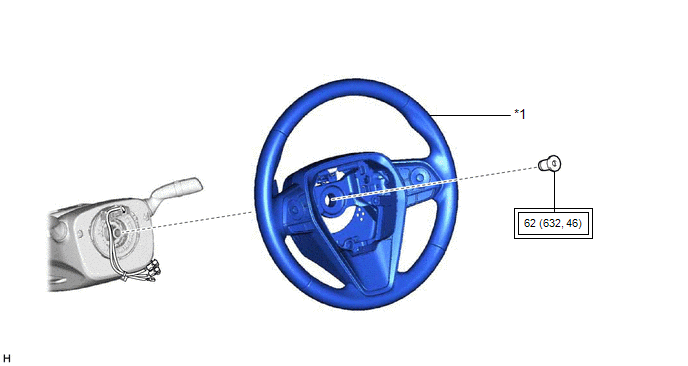

*1 | CONJUNTO DEL VOLANTE |
- | - |
 |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

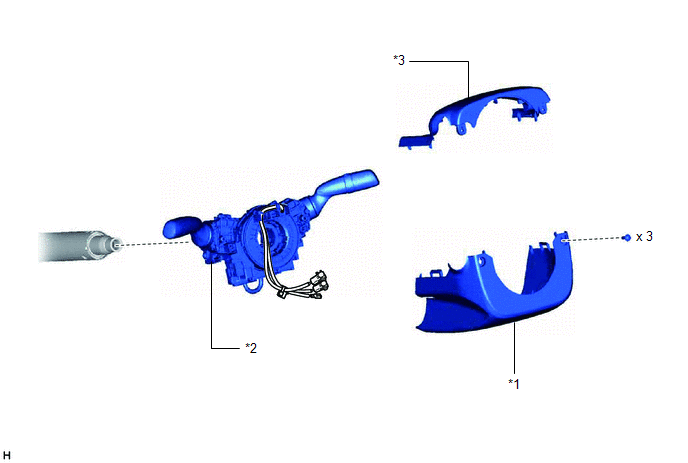

*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN |
*2 | CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON SUBCONJUNTO DEL CABLE ESPIRAL |
|
*3 | CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN |
- | - |
ILUSTRACIÓN
|

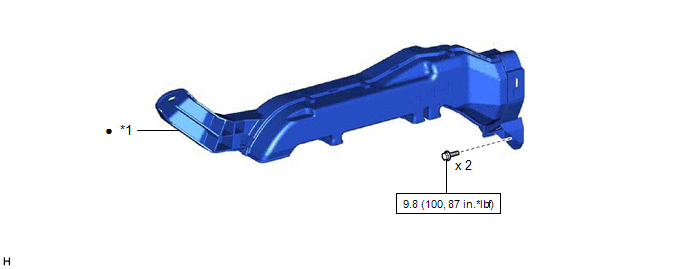

*1 | CONDUCTO DE AIRE NO. 1 |
- | - |
 |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
ILUSTRACIÓN
|

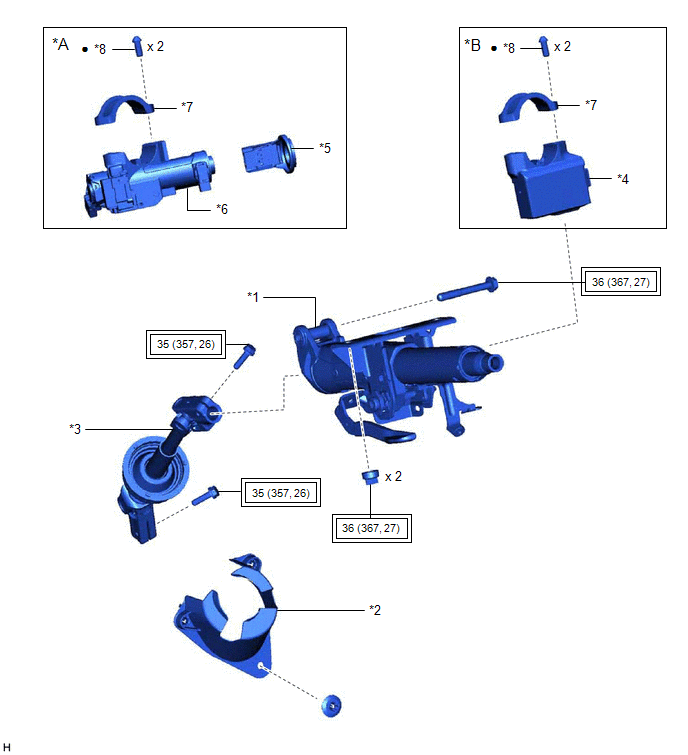

*A | Sin sistema de llave inteligente |
*B | Con sistema de llave inteligente con conjunto del actuador del mecanismo de bloqueo de la dirección |
|
*1 | CONJUNTO DE LA COLUMNA DE DIRECCIÓN |
*2 | CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN |
|
*3 | CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN |
*4 | CONJUNTO DEL ACTUADOR DE BLOQUEO DE LA DIRECCIÓN |
|
*5 | BOBINA DE LA LLAVE TRANSMISORA |
*6 | CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON INTERRUPTOR |
|
*7 | ABRAZADERA SUPERIOR DE LA COLUMNA DE DIRECCIÓN |
*8 | PERNO DE FIJACIÓN DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
ILUSTRACIÓN
|

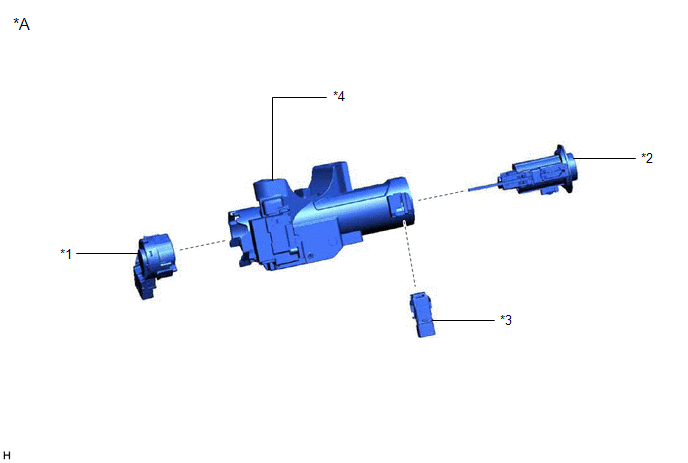

*A | Sin sistema de llave inteligente |
- | - |
|
*1 | CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE |
*2 | CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO |
|
*3 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
*4 | CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN |
