MONTAJE

PROCEDIMIENTO

1. INSTALE EL RODAMIENTO DE LA TAPA DEL LADO DE ACCIONAMIENTO DEL GENERADOR

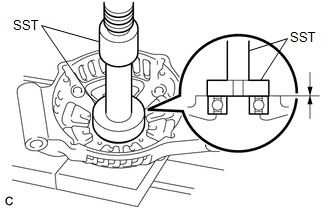

(a) Con una SST y una prensa, instale el nuevo cojinete del armazón del terminal de excitación del generador.

SST: 09950-60010

09951-00470

SST: 09950-70010

09951-07100

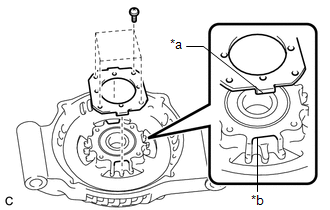

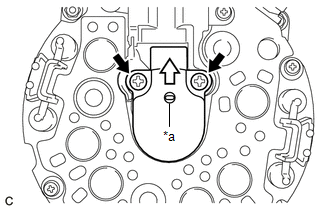

(b) Ajuste las lengüetas en la placa de retención en las muescas del bastidor del terminal extremo de excitación del generador para instalar la placa de retención.

*a

Lengüeta

*b

Muesca

(c) Instale los 4 tornillos.

Torque:

2.3 N·m {23 kgf·cm, 20 in·lbf}

2. INSTALE EL CONJUNTO DEL ROTOR DEL GENERADOR

(a) Coloque el armazón del terminal de excitación del generador en la polea del generador con embrague.

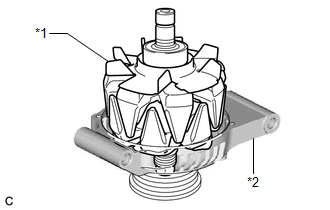

(b) Instale el conjunto del rotor del generador en el armazón del terminal de excitación del generador.

*1

Conjunto del rotor del generador

*2

Armazón del terminal de excitación del generador

3. INSTALE EL CONJUNTO DE LA BOBINA DEL GENERADOR

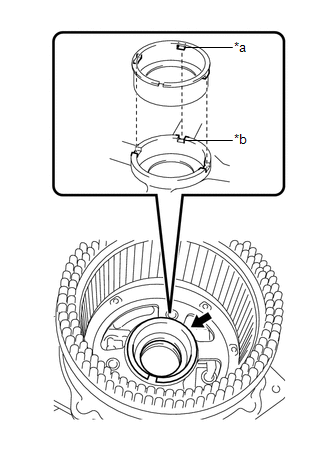

(a) Instale un nuevo aislante en la tapa del cojinete.

AVISO:

Alinee los salientes de la empaquetadura de la tapa del cojinete con las ranuras del conjunto de la bobina del generador en la instalación.

*a

Saliente

*b

Ranura

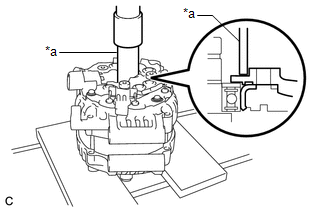

(b) Utilice una llave de cubo profundo de 21 mm y una prensa para introducir lentamente el conjunto de la bobina del generador.

*a

Llave de cubo profundo de 21 mm

(c) Instale los 4 pernos.

Torque:

5.6 N·m {57 kgf·cm, 50 in·lbf}

4. INSTALE EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR

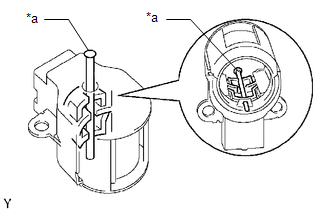

(a) A la vez que introduce 2 escobillas en el conjunto del portaescobillas del generador, introduzca también un pasador de 1.0 mm (0.0394 pulg.) en el orificio del portaescobillas.

*a

Pasador (1.0 mm)

(b) Instale el conjunto del portaescobillas del generador en el conjunto de la bobina del generador con los 2 tornillos.

*a

Pasador (1.0 mm)

Retirar

Torque:

1.8 N·m {18 kgf·cm, 16 in·lbf}

(c) Extraiga el pasador del orificio del conjunto del portaescobillas del generador.

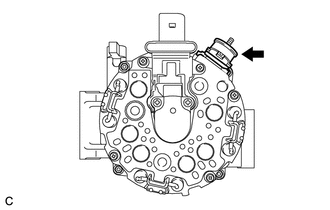

5. COLOQUE EL AISLADOR DE TERMINAL DEL GENERADOR

(a) Coloque el aislador de terminal en el conjunto de la bobina del generador.

AVISO:

Asegúrese de colocar el aislador de terminal del generador en la orientación correcta.

6. COLOQUE LA TAPA TRASERA DEL GENERADOR

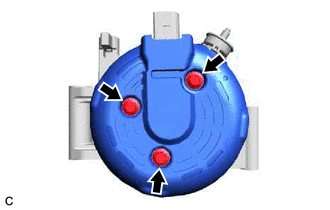

(a) Coloque la cubierta del extremo trasero del generador en el conjunto de la bobina del generador con los 3 pernos.

Torque:

4.6 N·m {47 kgf·cm, 41 in·lbf}

7. INSTALE EL GENERADOR CON POLEA DE EMBRAGUE

(a) Sujete el armazón del terminal de excitación del generador en un torno de banco entre placas de aluminio.

(b) Instale provisionalmente una nueva polea del generador con embrague en el eje del rotor.

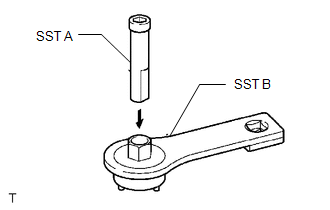

(c) Instale la SST (A) en la SST (B) como se muestra en la ilustración.

SST: 09820-63021

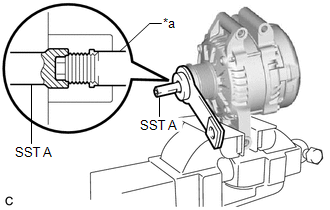

(d) Coloque el extremo del eje del rotor con la SST (A).

*a

Eje del rotor

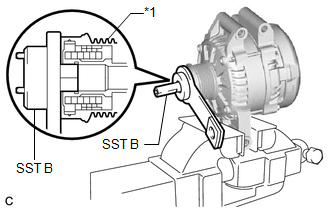

(e) Encaje la SST (B) en la polea del generador con embrague.

*1

Generador con polea de embrague

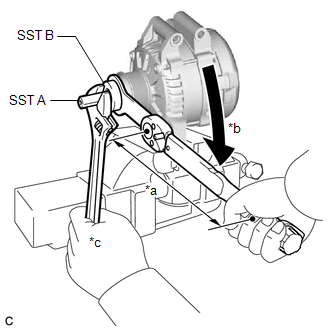

(f) Ajuste la polea del generador con embrague, para ello, gire la SST (B), tal y como se muestra en la ilustración.

Torque:

Par de apriete especificado :

80 N·m {816 kgf·cm, 59 ft·lbf}

AVISO:

  • Compruebe si el armazón del terminal de excitación del generador está bien sujeto en el torno de banco.
  • Sujete la SST (A) firmemente durante la operación.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando utilice la SST (longitud del punto de apoyo de 100 mm (3.94 pulg.)) + llave dinamométrica (longitud del punto de apoyo de 400 mm (1.312 pi.)): 64 N*m (653 kgf*cm, 47 lbf*pi.)

*a

Longitud del punto de apoyo de la llave dinamométrica

*b

Girar

*c

Sujetar

(g) Extraiga la SST (A) y (B) de la polea del generador con embrague.

(h) Compruebe si la polea del generador con embrague gira con suavidad.

(i) Extraiga el armazón del terminal de excitación del generador del torno de banco.

8. INSTALE LA TAPA DE LA POLEA DEL GENERADOR

(a) Coloque una tapa de la polea del generador nueva en el generador con polea de embrague.
