COMPONENTES

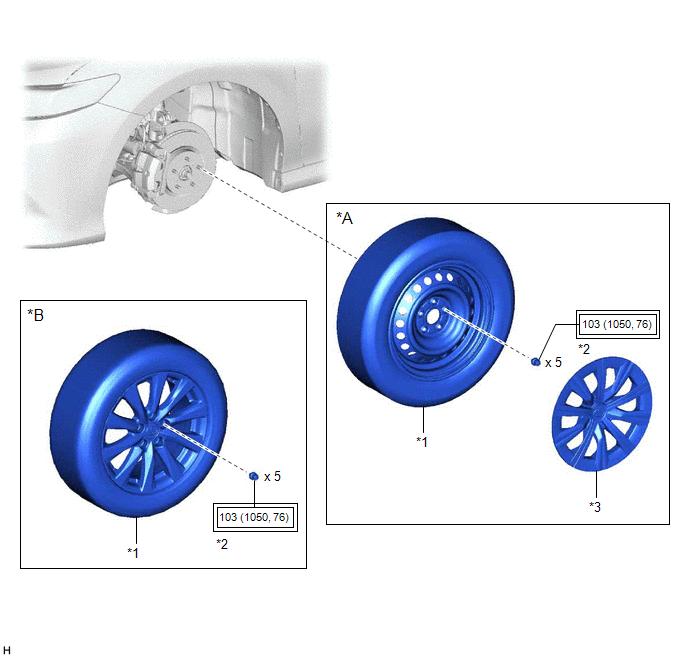

ILUSTRACIÓN
|
*A | Para llantas de acero |
*B | Excepto para llantas de acero |
|
*1 | CONJUNTO DE LA RUEDA |
*2 | TUERCA DEL CUBO DEL EJE |
|
*3 | TAPA DE LA RUEDA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |

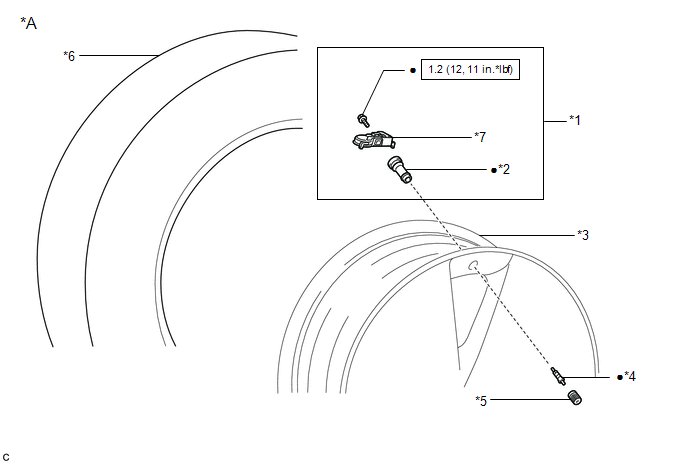

ILUSTRACIÓN
|
*A | para tipo A |
- | - |
|
*1 | VÁLVULA Y TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS |
*2 | VÁLVULA DEL NEUMÁTICO SIN CÁMARA |
|
*3 | LLANTA |
*4 | NÚCLEO DE LA VÁLVULA |
|
*5 | TAPÓN DE LA VÁLVULA DE LOS NEUMÁTICOS |
*6 | NEUMÁTICO |
|
*7 | SENSOR DE SUPERVISIÓN DE PRESIÓN DE LOS NEUMÁTICOS |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |

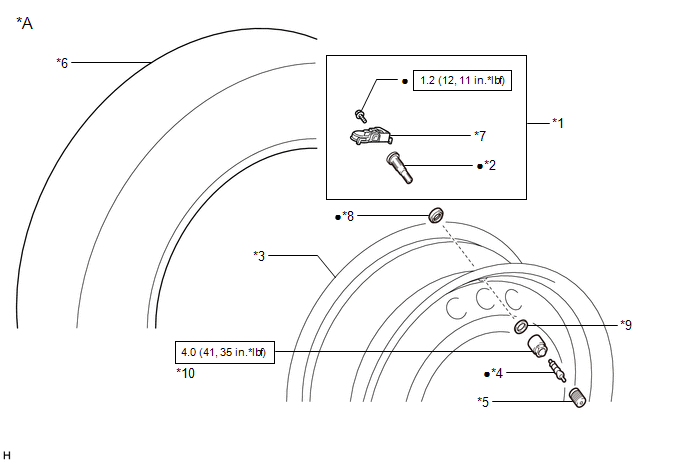

ILUSTRACIÓN
|
*A | para tipo B |
- | - |
|
*1 | VÁLVULA Y TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS |
*2 | VÁLVULA DEL NEUMÁTICO SIN CÁMARA |
|
*3 | LLANTA |
*4 | NÚCLEO DE LA VÁLVULA |
|
*5 | TAPÓN DE LA VÁLVULA DE LOS NEUMÁTICOS |
*6 | NEUMÁTICO |
|
*7 | SENSOR DE SUPERVISIÓN DE PRESIÓN DE LOS NEUMÁTICOS |
*8 | OJAL |
|
*9 | ARANDELA |
*10 | TUERCA |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
ExtracciÓnDesmontaje
DESMONTAJE PROCEDIMIENTO 1.
EXTRAIGA EL SOPORTE DEL COMPRESOR DEL ENFRIADOR
(a) Desenganche la abrazadera.
(b) Extraiga el tornillo y el soporte del compresor del enfriador.
2. EXTRAIGA EL CONJUNTO DEL EMBRAGUE MAGNETICO
(a) Sujete el conjunto del compresor con embr ...
