Componentes
COMPONENTES

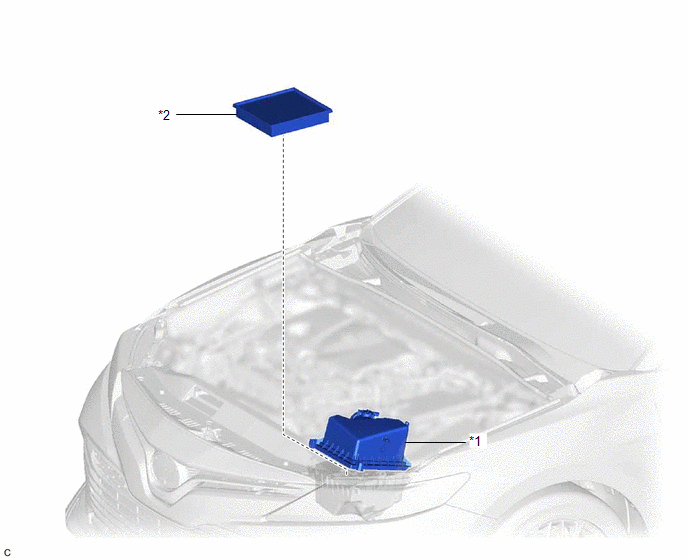

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA TAPA DEL DEPURADOR DE AIRE |
*2 | SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DEL DEPURADOR DE AIRE

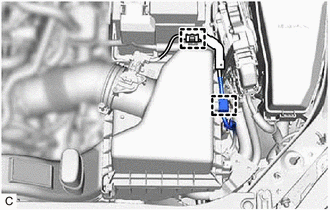

| (a) Desenganche las 2 abrazaderas del mazo de cables. |
|

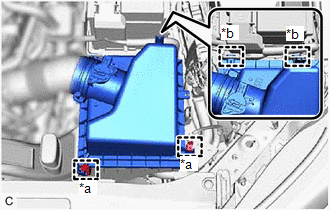

| (b) Desenganche las 2 abrazaderas de la tapa del depurador de aire. |
|

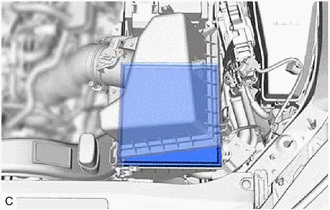

(c) Desenganche las 2 guías y extraiga el subconjunto de la tapa del depurador de aire del subconjunto de la caja del depurador de aire.
2. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE
| (a) Extraiga el subconjunto del elemento del filtro del depurador de aire del subconjunto de la caja del depurador de aire. AVISO: Evite que partículas extrañas entren en el subconjunto de la tapa del depurador de aire y el subconjunto de la caja del depurador de aire. |
|
3. INSPECCIONE EL SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE
OBSERVACIÓN:
Solo es necesario realizar este procedimiento si se volverá a utilizar el subconjunto del elemento del filtro del depurador de aire.
(a) Compruebe si el subconjunto del elemento del filtro del depurador de aire está obstruido o sucio.

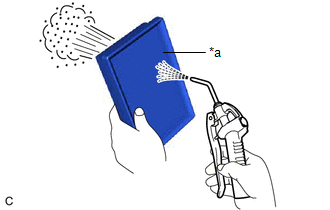

| (b) Si el subconjunto del elemento del filtro del depurador de aire está sucio o tiene partículas extrañas adheridas, limpie el subconjunto del elemento del filtro del depurador de aire con aire comprimido. AVISO: Para limpiar el subconjunto del elemento del filtro del depurador de aire, aplique el aire comprimido del lado de salida de la admisión (del lado del subconjunto de la tapa del depurador de aire). OBSERVACIÓN: Si el subconjunto del elemento del filtro del depurador de aire está todavía muy sucio, incluso después de limpiarlo, sustitúyalo por uno nuevo. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE EL SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE
(a) Compruebe que el interior del subconjunto de la caja del depurador de aire no tenga suciedad ni depósitos, y límpielo de ser necesario.
(b) Coloque el subconjunto del elemento de filtro del depurador de aire en el subconjunto de la caja del depurador de aire.
2. COLOQUE EL SUBCONJUNTO DE LA TAPA DEL DEPURADOR DE AIRE
(a) Enganche las 2 guías y coloque el subconjunto de la tapa del depurador de aire en el subconjunto de la caja del depurador de aire.
(b) Enganche las 2 abrazaderas de la tapa del depurador de aire.
(c) Enganche las 2 abrazaderas del mazo de cables.
