Componentes
COMPONENTES

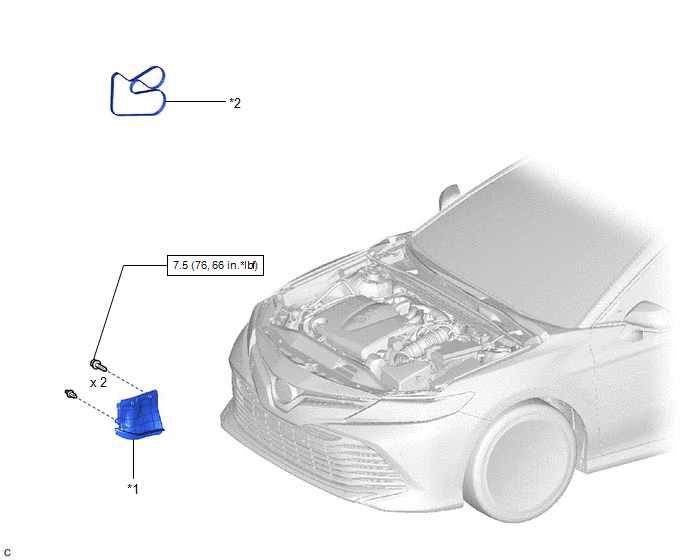

ILUSTRACIÓN
|
*1 | SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA |
*2 | CORREA TRAPEZOIDAL RANURADA |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA DERECHA
Haga clic aquí
.gif)
2. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA
Haga clic aquí
3. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

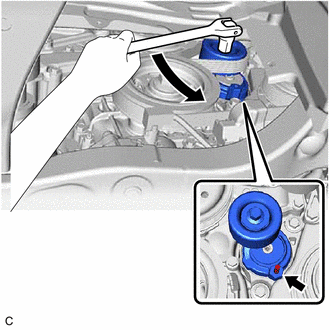

| (a) Libere la tensión de la correa trapezoidal ranurada girando el conjunto del tensor de la correa trapezoidal ranurada en sentido antihorario. |
|
(b) Gire el conjunto del tensor de la correa trapezoidal ranurada en el sentido antihorario para alinear sus orificios, e inserte una llave hexagonal de 5 mm para fijar el conjunto del tensor de la correa trapezoidal ranurada.
(c) Extraiga la correa trapezoidal ranurada del conjunto del tensor de la correa trapezoidal ranurada.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE LA CORREA TRAPEZOIDAL RANURADA
OBSERVACIÓN:

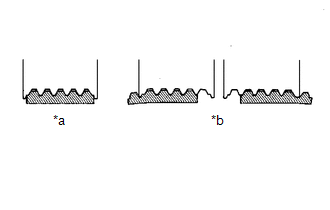

Cuando reutilice la correa trapezoidal ranurada, compruebe las nervaduras y la parte trasera de la correa trapezoidal ranurada por si hay desgaste o grietas. Si se observan desgaste o grietas que alcanzan el núcleo (en más de 1 punto), sustituya la correa trapezoidal ranurada.

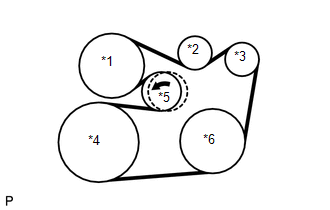

| (a) Coloque la correa trapezoidal ranurada. AVISO:
|
|
(b) Gire el conjunto del tensor de la correa trapezoidal ranurada en sentido antihorario y extraiga la llave hexagonal de 5 mm.
| (c) Después de colocar la correa trapezoidal ranurada, compruebe si encaja correctamente en las ranuras dentadas. Compruebe con la mano que la correa trapezoidal ranurada no se haya salido de las ranuras en la parte inferior de la polea. |
|
2. COLOQUE EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA
Haga clic aquí
.gif)
3. COLOQUE LA RUEDA DELANTERA DERECHA
Haga clic aquí
