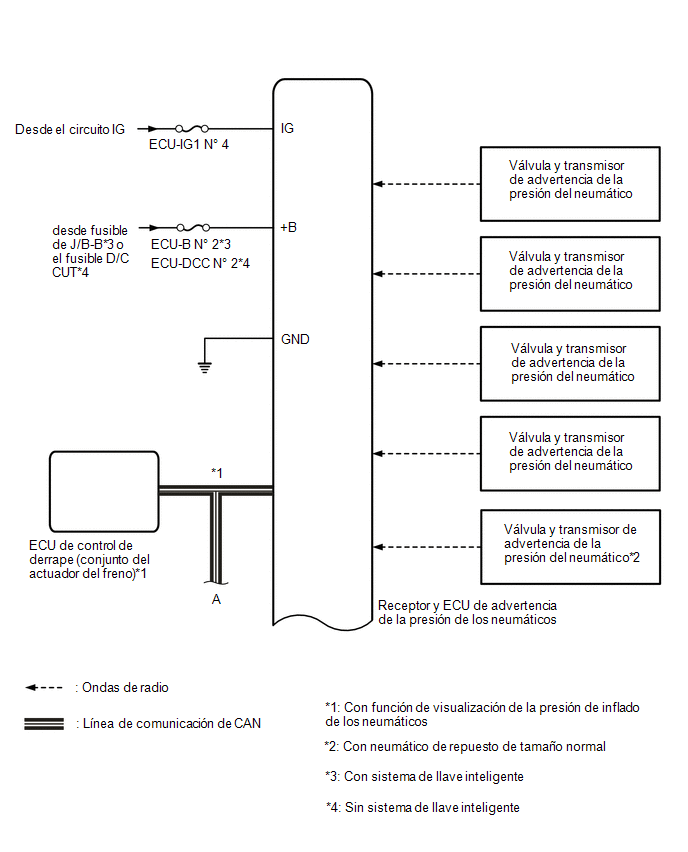

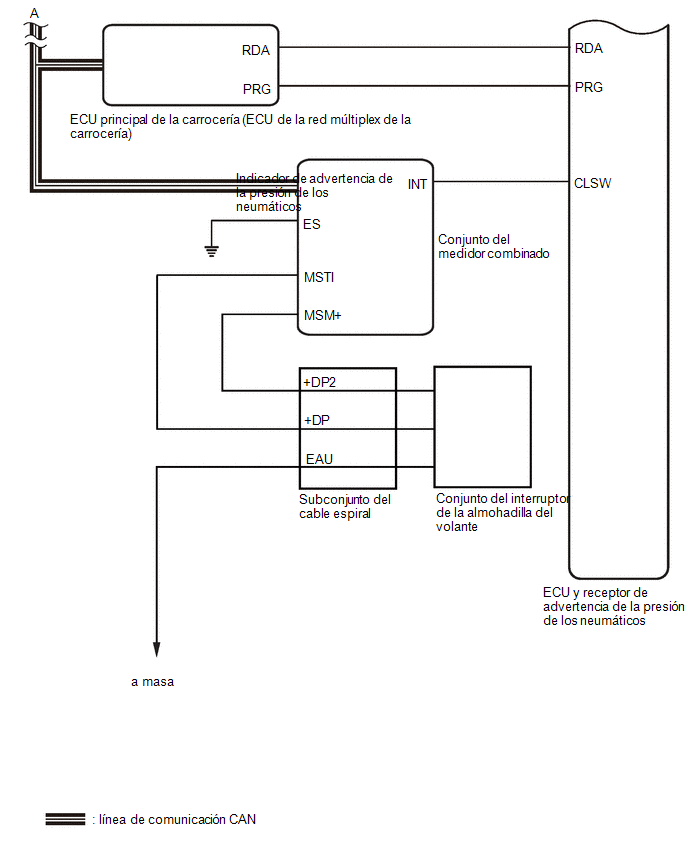

DIAGRAMA DEL SISTEMA
OBSERVACIÓN:
Cada válvula y transmisor de advertencia de la presión de los neumáticos envía su ID del transmisor y la información de temperatura y presión de los neumáticos a la ECU y al receptor de advertencia de la presión de los neumáticos.
|
ECU de transmisión (transmisor) |
ECU de recepción | Señal |
Método de comunicación |
|---|---|---|---|
|
Conjunto del medidor combinado |
ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) |
Señal de velocidad del vehículo |
Línea de comunicación CAN |
|
ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) |
Conjunto del medidor combinado |
Señal luminosa de advertencia de la presión de los neumáticos |
Línea de comunicación CAN |
|
ECU de control de derrape (conjunto del actuador del freno) |
ECU y receptor de advertencia de presión de los neumáticos |
Señal del sensor de velocidad* |
Línea de comunicación CAN |
UbicaciÓn De Las Piezas
CÓmo Proceder Con La LocalizaciÓn De AverÍasExtracciOn
EXTRACCION PRECAUCION/AVISO/RECOMENDACION
A continuacion se muestran los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas, o al sustituirlas durante la extraccion/instalacion del conjunto de la antena del te ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA NO. 1 (para el lado izquierdo)
(a) Instale el casquillo de la barra estabilizadora delantera No. 1 en la barra estabilizadora como indica la ilustración.
*a Muesca
*b Anillo de tope ...
InspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA
TRASERA
*a Componente sin mazo de cables conectado
(Conjunto del interruptor de la luz de cortesia de la puerta trasera)
*b Cuerpo del interruptor
(a) Mida la resis ...
