UBICACIÓN DE LAS PIEZAS

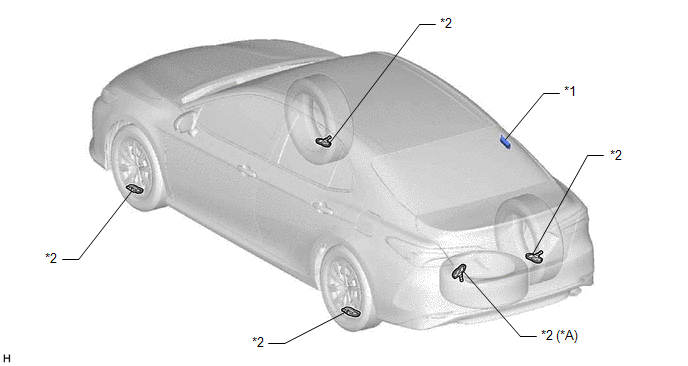

ILUSTRACIÓN
|
*A | Con rueda de repuesto de tamaño normal |
- | - |
|
*1 | RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS |
*2 | VÁLVULA Y TRANSMISOR DE ADVERTENCIA DE PRESIÓN DE LOS NEUMÁTICOS |

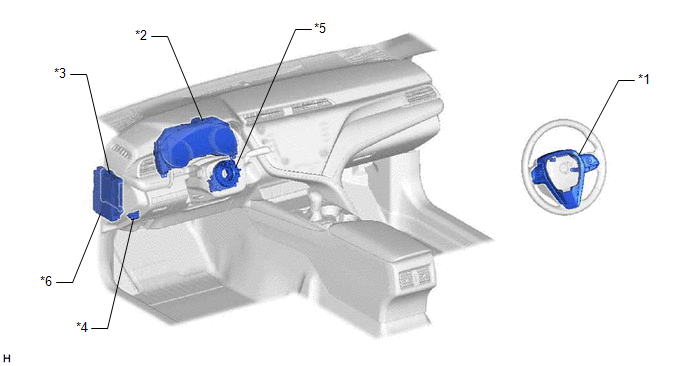

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
*2 | CONJUNTO DEL MEDIDOR COMBINADO - INDICADOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS - PANTALLA DE INFORMACIÓN MÚLTIPLE |
|
*3 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*4 | DLC3 |
|
*5 | SUBCONJUNTO DEL CABLE ESPIRAL |
*6 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE ECU-B NO. 2 - FUSIBLE ECU-DCC n.° 2 |

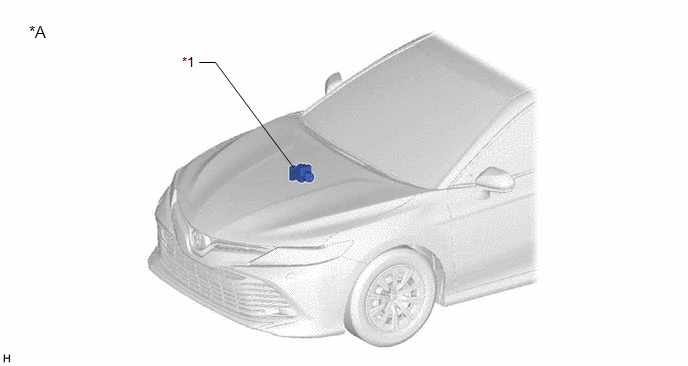

ILUSTRACIÓN
|
*A | Con función de visualización de la presión de inflado de los neumáticos |
- | - |
|
*1 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
- | - |
