Toyota Camry Manual de reparaciones XV70 (2017-2023): Fallo del sensor (motor) (B2341,B2344)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Exterior del vehículo / Techo Solar/descapotable / Sistema Del Techo Solar PanorÁmico / Fallo del sensor (motor) (B2341,B2344)

DESCRIPCIÓN

Si la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) o la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) detecta una avería en el motor y el parasol del techo y el funcionamiento del techo deslizante se detiene, se almacena el DTC B2341.

Techo deslizante

No. de DTC	Detection Item	Condición de detección de DTC	Área afectada
B2341	Fallo del sensor (motor)	Fallo del sensor (motor) (cuando la ECU del techo deslizante [subconjunto del engranaje impulsor del techo deslizante] activa el modo a prueba de fallos debido a un problema con el motor)	ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) Interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo) Mazo de cables o conector
B2344	Fallo de la posición	Fallo de la posición (cuando la ECU del techo deslizante [subconjunto del engranaje impulsor del techo deslizante] activa el modo a prueba de fallos debido a un problema con la posición del engranaje)	ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) Interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo) Mazo de cables o conector

Parasol deslizante

No. de DTC	Detection Item	Condición de detección de DTC	Área afectada
B2341	Fallo del sensor (motor)	Fallo en el sensor (motor) (cuando la ECU del parasol del techo [conjunto del engranaje conductor del techo deslizante] activa el modo a prueba de fallos debido a un problema con el motor)	ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) Interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo) Mazo de cables o conector
B2344	Fallo de la posición	Avería de la posición (cuando la ECU del parasol del techo [conjunto del engranaje conductor del techo deslizante] activa el modo a prueba de fallos debido a un problema con la posición del engranaje)	ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) Interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo) Mazo de cables o conector

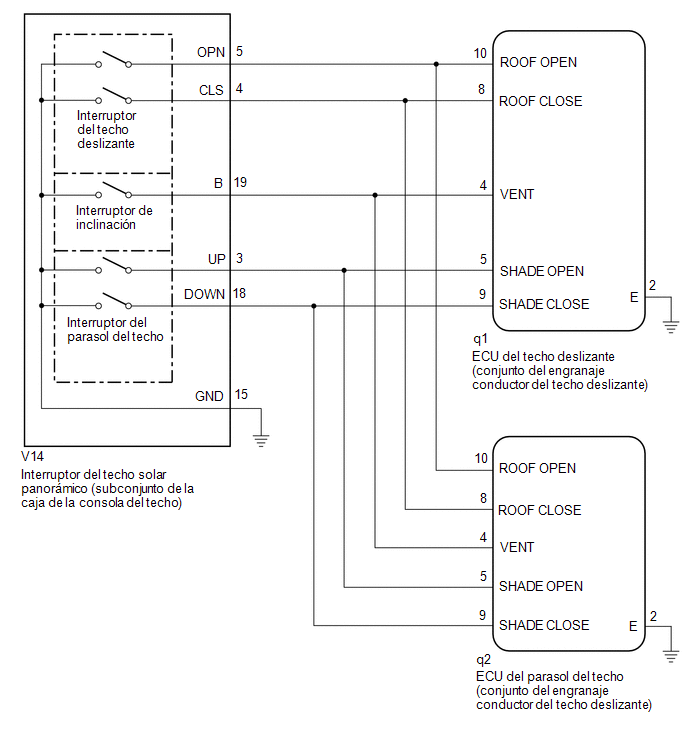

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) o la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) se extrae y se vuelve a colocar o se sustituye, la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) o la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) se debe inicializar.
Haga clic aquí
Los DTC B2341 y B2344 se memorizan en la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) y la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante).

PROCEDIMIENTO

1.	REVISE LOS DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Clear DTCs Body Electrical > Sliding Sunshade > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Trouble Codes Body Electrical > Sliding Sunshade > Trouble Codes

OK:

No se emiten los DTC B2341 ni B2344.

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

2.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe que las piezas de este DTC se hayan emitido.

Resultado:

Resultado	Vaya a
DTC emitido por la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante)	A
DTC emitido por la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante)	B

IR AL PUNTO 9

3.	COMPRUEBE EL FUNCIONAMIENTO DEL TECHO DESLIZANTE

(a) Compruebe el funcionamiento automático del techo deslizante.

Haga clic aquí

OK:

El funcionamiento automático es normal.

IR AL PUNTO 5

4.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Clear DTCs

(b) Compruebe si se emiten DTC.

Body Electrical > Sliding Roof > Trouble Codes

OK:

No se emiten los DTC B2341 ni B2344.

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

5.	INICIALICE LA ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

(a) Compruebe si se puede inicializar la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante).

Haga clic aquí

OK:

La ECU del techo deslizante (conjunto del engranaje impulsor del techo deslizante) se puede inicializar.

IR AL PUNTO 7

6.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Clear DTCs

(b) Compruebe si se emiten DTC.

Body Electrical > Sliding Roof > Trouble Codes

OK:

No se emiten los DTC B2341 ni B2344.

FIN (PROBLEMA DEBIDO A UN FALLO DURANTE LA INICIALIZACIÓN)

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

7.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - INTERRUPTOR DEL TECHO SOLAR (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector q1 de la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante).

(b) Desconecte el conector V14 del interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
q1-8 (ROOF CLOSE) - V14-4 (CLS)	Siempre	Inferior a 1 Ω
q1-8 (ROOF CLOSE) o V14-4 (CLS) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-10 (ROOF OPEN) - V14-5 (OPN)	Siempre	Inferior a 1 Ω
q1-10 (ROOF OPEN) o V14-5 (OPN) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-4 (VENT) - V14-19 (B)	Siempre	Inferior a 1 Ω
q1-4 (VENT) o V14-19 (B) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-5 (SHADE OPEN) - V14-3 (UP)	Siempre	Inferior a 1 Ω
q1-5 (SHADE OPEN) o V14-3 (UP) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-9 (SHADE CLOSE) - V14-18 (DOWN)	Siempre	Inferior a 1 Ω
q1-9 (SHADE CLOSE) o V14-18 (DOWN) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-2 (E) - Masa de la carrocería	Siempre	Inferior a 1 Ω
V14-15 (GND) - Masa de la carrocería	Siempre	Por debajo de 1 Ω

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.	INSPECCIONE EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Extraiga el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

(b) Inspeccione el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

SUSTITUYA EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

Haga clic aquí

9.	COMPRUEBE EL FUNCIONAMIENTO DEL PARASOL DEL TECHO

(a) Compruebe el funcionamiento automático del parasol del techo.

Haga clic aquí

OK:

El funcionamiento automático es normal.

IR AL PUNTO 11

10.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Sunshade > Clear DTCs

(b) Compruebe si se emiten DTC.

Body Electrical > Sliding Sunshade > Trouble Codes

OK:

No se emiten los DTC B2341 ni B2344.

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

SUSTITUYA LA ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

11.	INICIALICE LA ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

(a) Compruebe si la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) se puede inicializar.

Haga clic aquí

OK:

La ECU del parasol del techo (subconjunto del engranaje conductor del techo deslizante) se puede inicializar.

IR AL PUNTO 13

12.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Sunshade > Clear DTCs

(b) Compruebe si se emiten DTC.

Body Electrical > Sliding Sunshade > Trouble Codes

OK:

No se emiten los DTC B2341 ni B2344.

FIN (PROBLEMA DEBIDO A UN FALLO DURANTE LA INICIALIZACIÓN)

SUSTITUYA LA ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

13.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) Y MASA DE LA CARROCERÍA)

(a) Desconecte la ECU del parasol del techo q2 (conjunto del engranaje conductor del techo deslizante).

(b) Desconecte el conector V14 del interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
q2-8 (ROOF CLOSE) - V14-4 (CLS)	Siempre	Inferior a 1 Ω
q2-8 (ROOF CLOSE) o V14-4 (CLS) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-10 (ROOF OPEN) - V14-5 (OPN)	Siempre	Inferior a 1 Ω
q2-10 (ROOF OPEN) o V14-5 (OPN) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-4 (VENT) - V14-19 (B)	Siempre	Inferior a 1 Ω
q2-4 (VENT) o V14-19 (B) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-5 (SHADE OPEN) - V14-3 (UP)	Siempre	Inferior a 1 Ω
q2-5 (SHADE OPEN) o V14-3 (UP) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-9 (SHADE CLOSE) - V14-18 (DOWN)	Siempre	Inferior a 1 Ω
q2-9 (SHADE CLOSE) o V14-18 (DOWN) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-2 (E) - Masa de la carrocería	Siempre	Inferior a 1 Ω
V14-15 (GND) - Masa de la carrocería	Siempre	Por debajo de 1 Ω

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

14.	INSPECCIONE EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Extraiga el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

(b) Inspeccione el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

SUSTITUYA LA ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

SUSTITUYA EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

Haga clic aquí

Tabla De CÓdigos De DiagnÓstico De AverÍas

TABLA DE CÓDIGOS DE DIAGNÓSTICO DE AVERÍAS Sistema del techo deslizante panorámico No. de DTC Detection Item Enlace B2341 Fallo del sensor (motor) B2341 F ...

Fallo del interruptor (B2342)

DESCRIPCIÓN Este DTC se almacena cuando la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) o la ECU del parasol del techo (conjunto del engranaje conductor del techo ...
