Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Exterior del vehículo / Espejos (ext) / Sistema ElÉctrico De Control De Los Retrovisores / Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

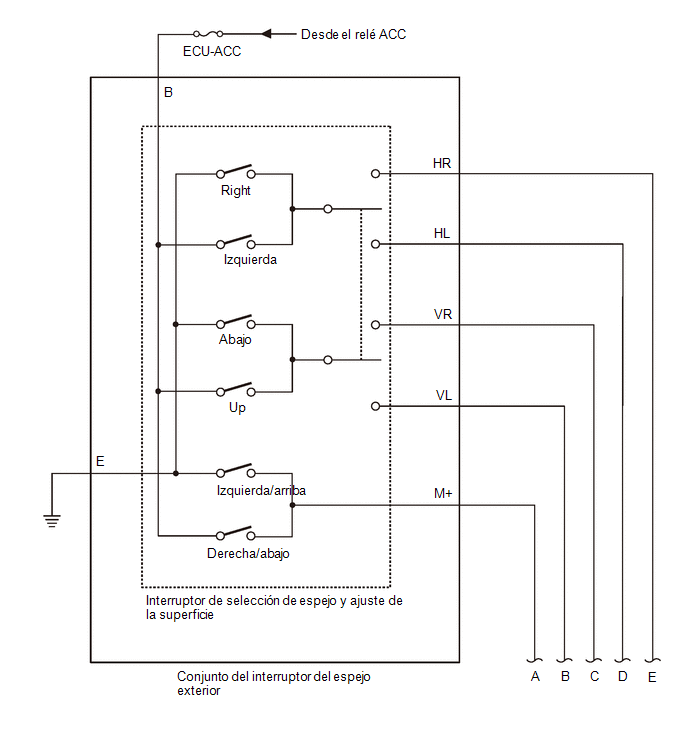

FUNCIÓN DE MANDO A DISTANCIA ELÉCTRICO DE LOS ESPEJOS

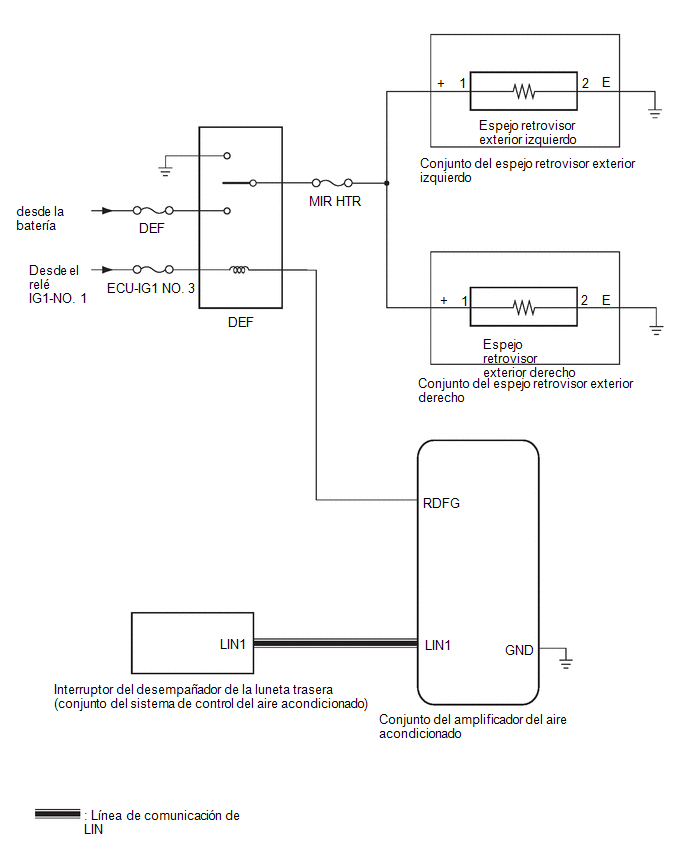

FUNCIÓN DE CALEFACTOR DEL ESPEJO

Tabla de comunicaciones

Emisor

Receptor

Señal

Método de comunicación

Conjunto del sistema de control del aire acondicionado

Conjunto del amplificador del aire acondicionado

Señal del interruptor del calefactor del espejo (interruptor del desempañador de la luneta trasera)

LIN
