Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

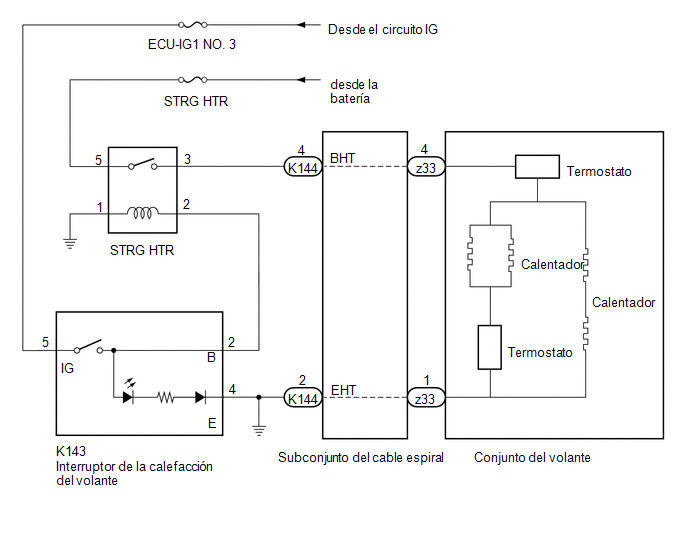

DIAGRAMA DEL SISTEMA

DIAGRAMA DEL SISTEMA

UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE *2 CONJUNTO DEL VOLANTE *3 BLOQUE DE RELÉS NO. 6 - REL&Ea ...

DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA SISTEMA DE CALEFACCIÓN DEL VOLANTE (a) La calefacción del volante calienta el volante cuando se activa el interruptor de la calefacción del volant ...
