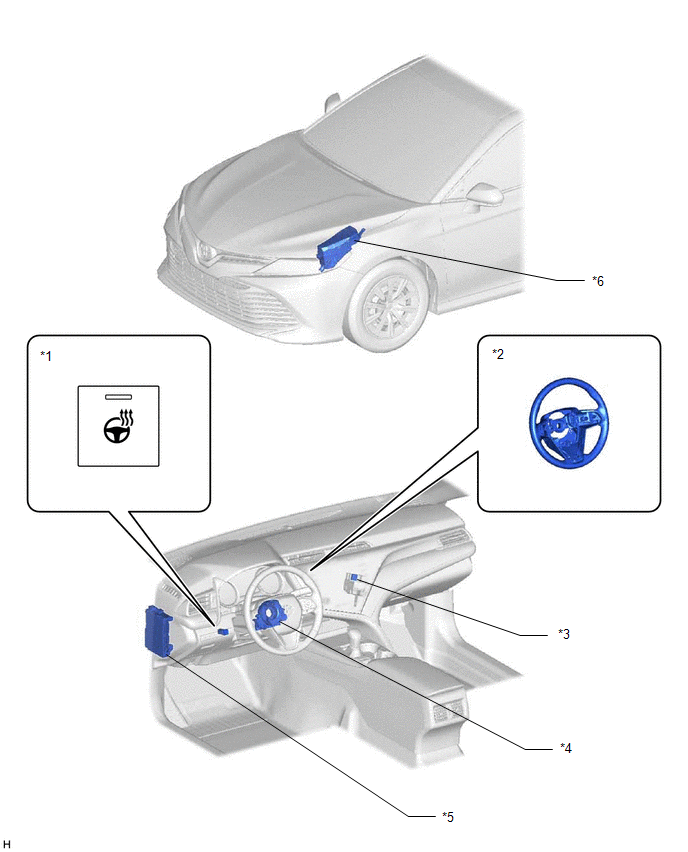

UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
|
*1 | INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE |
*2 | CONJUNTO DEL VOLANTE |
|
*3 | BLOQUE DE RELÉS NO. 6 - RELÉ STRG HTR | *4 |
SUBCONJUNTO DEL CABLE ESPIRAL |
|
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 3 |
*6 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - FUSIBLE STRG HTR |
PrecauciÓn
Diagrama Del SistemaComponentes
COMPONENTES ILUSTRACIÓN
*1 SOPORTE DEL ESTABILIZADOR INFERIOR TRASERO
*2 SOPORTE DE LA BARRA ESTABILIZADORA TRASERA No. 1
*3 BARRA ESTABILIZADORA TRASERA
*4 CASQUILLO DEL ESTABILIZADOR TRASERO
*5 CONJUNTO DEL ESTABILIZADOR TRASERO IZQUIERDO
*6 ...
Comunicación del receptor de supervisión de la presión de la rueda detenida (B1247)
DESCRIPCIÓN La ECU principal de la carrocería (ECU de la carrocería de red múltiplex) y la ECU de advertencia de la presión de los neumáticos y el receptor se comunican por línea directa. Si se produce una avería en la señal de dicha comunicación, la ECU principal de la carrocería emite e ...
InspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE EL CONJUNTO DEL EMBRAGUE MAGNETICO
*a Componente sin mazo de cables conectado
(Conjunto del embrague magnetico)
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Cond ...
