Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Asistencia Al Estacionamiento/supervisiOn / Sistema De SupervisiOn De Asistencia Al Estacionamiento / Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

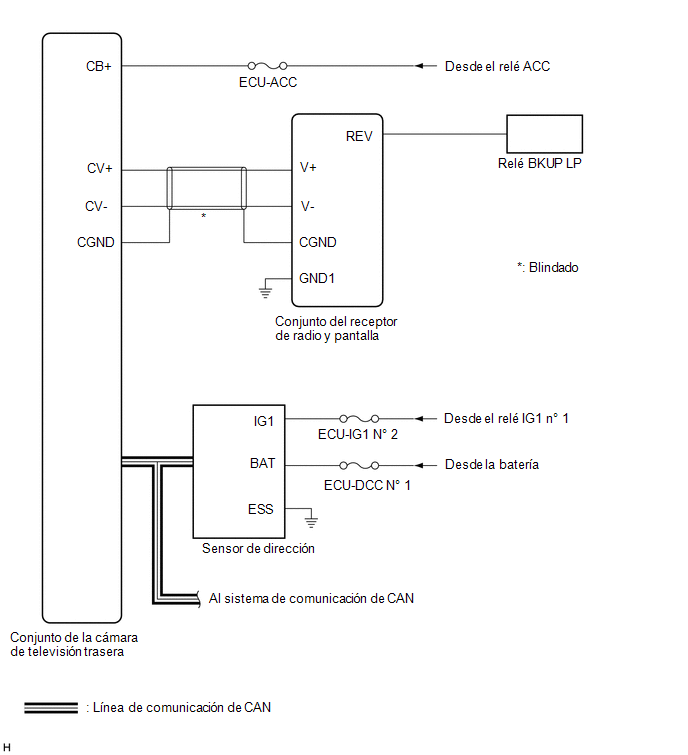

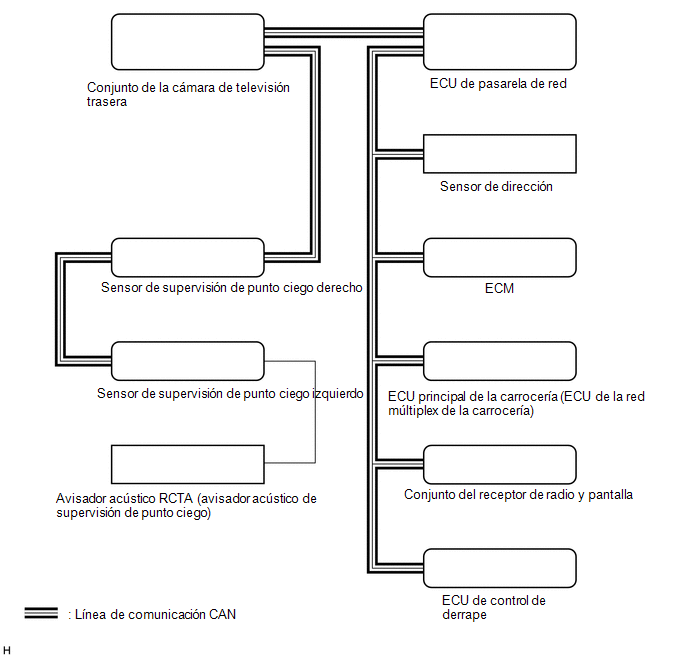

Tabla de comunicaciones

Emisor

Receptor

Senal

Linea

Conjunto del receptor de radio y pantalla

Conjunto de la camara de television trasera

Senal de informacion de ajuste

CAN

Sensor de direccion

Conjunto de la camara de television trasera

Senal del angulo de direccion

CAN

ECM

Conjunto de la camara de television trasera
  • Senal de informacion del vehiculo
  • Senal de marcha atras

CAN

ECU de la carroceria principal (ECU de la red multiplex de la carroceria)

Conjunto de la camara de television trasera
  • Senal del interruptor de la luz de cortesia de la puerta del compartimiento de equipajes
  • Senal de informacion del vehiculo

CAN

ECU de control de derrape

Conjunto de la camara de television trasera

Senal de velocidad del vehiculo

CAN

Sensor de supervision de punto ciego

Conjunto de la camara de television trasera

Senal de informacion RCTA

CAN

Conjunto de la camara de television trasera

Sensor de supervision de punto ciego

Solicitud del avisador acustico de deteccion de la camara

CAN
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION *1 CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE *2 ECM *3 CONJUNTO DE LA CAMARA DE TELEVISION TRASERA *4 SENSOR ...

DescripciOn Del Sistema
DESCRIPCION DEL SISTEMA EXPLICACION DEL FUNCIONAMIENTO (a) Descripcion del funcionamiento del sistema de supervision de asistencia al estacionamiento (1) El conjunto del receptor de radio y pantall ...
