DESCRIPCION DEL SISTEMA

EXPLICACION DEL FUNCIONAMIENTO

(a) Descripcion del funcionamiento del sistema de supervision de asistencia al estacionamiento

(1) El conjunto del receptor de radio y pantalla recibe una senal de marcha atras cuando el interruptor del motor esta activado (IG) y se mueve la palanca de cambios a la posicion R. Despues de recibir la senal de marcha atras, la pantalla multiple cambia al sistema de supervision de asistencia al estacionamiento.

(b) Descripcion del funcionamiento de la funcion de deteccion de la camara trasera

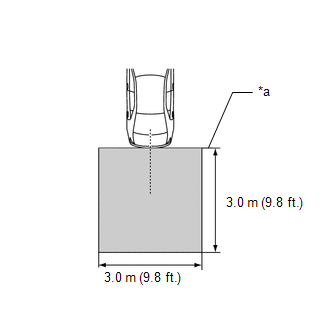

(1) Condiciones de funcionamiento:

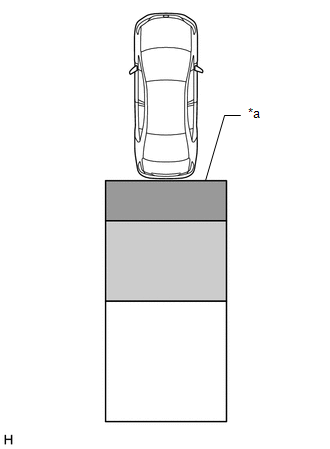

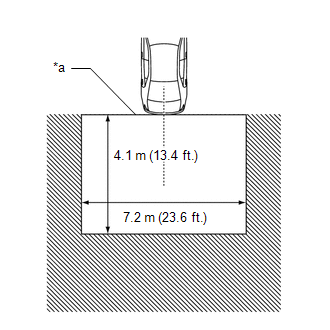

(2) Area de deteccion

*a

Area de deteccion

Area de deteccion A

Area de deteccion B

Area de deteccion C

Area de deteccion

Funcionamiento del avisador acustico

Icono de deteccion de peatones

A

Suena repetidas veces

Parpadea 3 veces y, a continuacion, permanece encendido

B
  • Cuando el vehiculo esta detenido: suena 3 veces
  • Cuando el vehiculo esta dando marcha atras: suena repetidas veces
  • Cuando el vehiculo esta detenido: parpadea 3 veces
  • Cuando el vehiculo esta dando marcha atras: parpadea 3 veces y, a continuacion, permanece encendido

C

Cuando el sistema determina que un peaton entrara en el area A en unos pocos segundos: suena repetidas veces

Cuando el sistema determina que un peaton entrara en el area A en unos pocos segundos: parpadea 3 veces y, a continuacion, permanece encendido

OBSERVACION:

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA Tabla de comunicaciones Emisor Receptor Senal Linea Conjunto del receptor de radio y pantalla Conjunto de la camara de television trasera Senal d ...
