UBICACION DE LAS PIEZAS
ILUSTRACION
|
*1 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*2 | ECM |
|
*3 | CONJUNTO DE LA CAMARA DE TELEVISION TRASERA |
*4 | SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO |
|
*5 | SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO |
*6 | AVISADOR ACUSTICO RCTA (AVISADOR ACUSTICO DE SUPERVISION DE PUNTO CIEGO) |

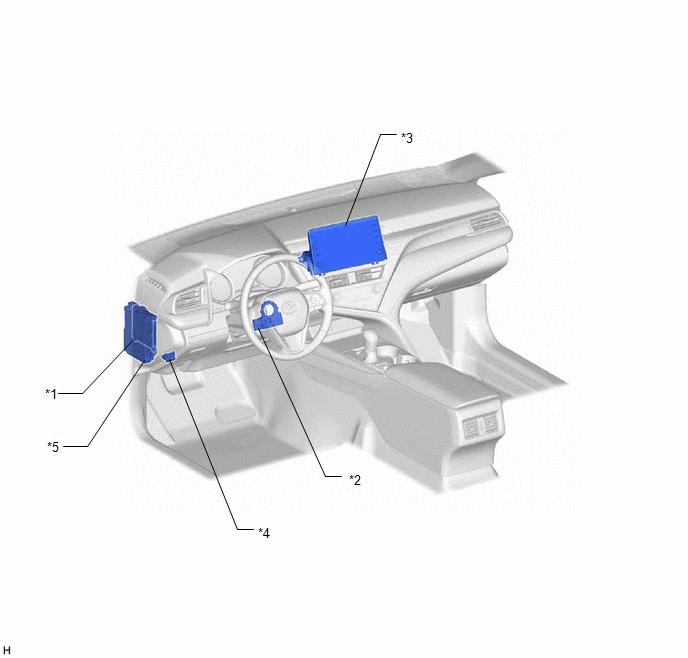

ILUSTRACION
|
*1 | ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*2 | SENSOR DE DIRECCION |
|
*3 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA | *4 |
DLC3 |
| *5 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 2 - FUSIBLE ECU-DCC NO. 1 - FUSIBLE ECU-ACC | - |
- |
PrecauciOn
Diagrama Del SistemaCompruebe si hay cortocircuitos en las líneas del Bus 2
DESCRIPCIÓN Podría haber un cortocircuito entre las líneas principales de bus de CAN y/o las líneas secundarias de CAN cuando la resistencia entre los terminales 18 (CA4H) y 17 (CA4L) de la ECU de pasarela central (ECU de pasarela de red) sea inferior a 54 Ω.
Síntoma Área afectada ...
Circuito de la guia por voz entre el receptor de radio y el amplificador de componentes estereo
DESCRIPCION Con este circuito, el conjunto del receptor de radio y pantalla envia senales al conjunto del amplificador de componentes estereo. DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL AMPL ...
Control Module Internal Temperature Sensor "A" Circuit Circuit Voltage Out of Range (C10001C,C10051C,C100A62,C1A9346,C1A9445,C1A9447,C1A9487-C1A961C)
DESCRIPCIÓN Cuando se detecta una avería interna en la cámara de reconocimiento de avance, se almacenan estos DTC.
No. de DTC Detection Item
Condición de detección de DTC
Área afectada C10001C
Control Module Internal Temperature Senso ...
