DESCRIPCION
Estos DTC se almacenan cuando se produce una averia en el conjunto de la antena del telefono y del GPS (para la parte delantera).
|
No. de DTC | Detection Item |
Condicion de deteccion de DTC |
Area Afectada |
|---|---|---|---|
| B153711 |
Cortocircuito a masa en el circuito de la antena secundaria del telefono |
La impedancia (?) de la antena del telefono (secundaria) es menor que el umbral de averia durante 10 segundos o mas cuando el interruptor del motor esta en posicion ON (IG). (Cortocircuito) |
|
| B153713 |
Circuito Abierto de la Antena Secundaria del Telefono |
La impedancia (?) de la antena del telefono (secundaria) es menor que el umbral de averia durante 10 segundos o mas cuando el interruptor del motor esta en posicion ON (IG). (Circuito abierto) |
|

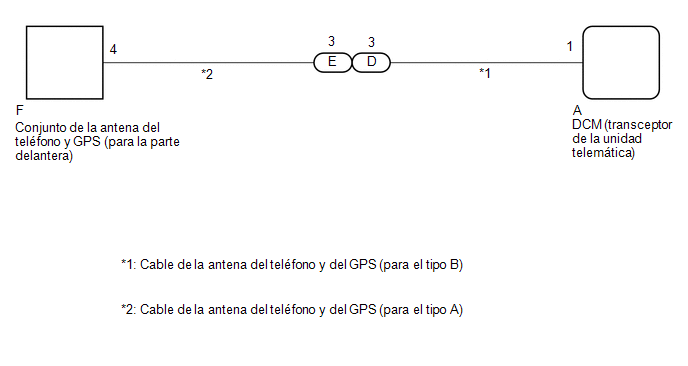

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion para el Uso del Sistema Safety Connect.
Haga clic aqui .gif)
OBSERVACION:
Consulte "PARTS LOCATION" para conocer la ubicacion de la instalacion del cable de la antena del telefono y del GPS.
Haga clic aqui
PROCEDIMIENTO
| 1. |
REVISE LOS DTC |
(a) Desactive el interruptor del motor.
(b) Conecte el Techstream al DLC3.
(c) Coloque el interruptor del motor en la posicion ON (IG) y espere al menos 10 segundos.
(d) Encienda el Techstream.
(e) Borre los DTC.
Sistema Electrico de la Carroceria > Telematics > Clear DTCs(f) Compruebe si existen DTC y verifique que no se emita ningun DTC.
Body Electrical > Telematics > Trouble CodesOK:
No se emiten DTC.
| OK | .gif) |
COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES Haga clic aqui |
|
| 2. |
INSPECCIONE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (para el lado delantero) |
(a) Extraiga el conjunto de la antena de navegacion.
Haga clic aqui
(b) Inspeccione el conjunto de la antena de navegacion.
Haga clic aqui
| NG | | SUSTITUYA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Lado Delantero) |
|
| 3. |
INSPECCIONE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo A) |

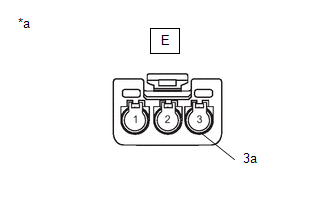

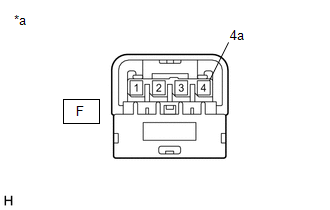

| (a) Desconecte el conector F del cable de la antena del telefono y del GPS (para el Tipo A). |
|
| (b) Desconecte el conector E del cable de la antena del telefono y del GPS (para el Tipo A). |
|
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
F-4 - E-3 | Siempre |
Inferior a 1 ? |
|
F-4 or E-3 - Masa de la carroceria |
Siempre | 10 k? o superior |
|
F-4a - E-3a | Siempre |
Inferior a 1 ? |
|
F-4a o E-3a - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo A) |
|
| 4. |
REVISE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo B) |

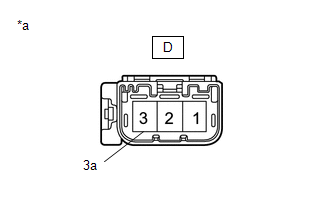

| (a) Desconecte el conector D del cable de la antena del telefono y del GPS (para el Tipo B). |
|
| (b) Desconecte el conector A del cable de la antena del telefono y del GPS (para el Tipo B). |
|
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
D-3 - A-1 | Siempre |
Inferior a 1 ? |
|
D-3 or A-1 - Masa de la carroceria |
Siempre | 10 k? o superior |
|
D-3a - A-1a | Siempre |
Inferior a 1 ? |
|
D-3a or A-1a - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo B) |
|
| 5. |
SUSTITUYA EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) |
(a) Sustituya el DCM (transceptor de telematica) por uno nuevo.
Haga clic aqui
AVISO:
| SIGUIENTE | | REALICE LA ACTIVACION DEL DCM |
