Toyota Camry Manual de reparaciones XV70 (2017-2023): Desecho

DESECHO

PROCEDIMIENTO

1. DESECHE EL CONJUNTO DEL SOPORTE DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Fije el conjunto del soporte de la puerta del compartimiento de equipajes horizontalmente en un torno de banco con el vástago del pistón quitado.

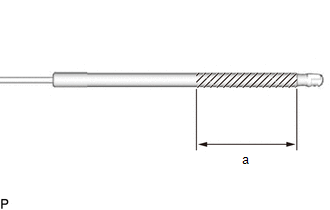

(b) Utilice gafas de seguridad y corte poco a poco con una sierra para metal la parte dentro del área (a) que aparece en la ilustración para drenar el aceite.

Especificaciones:

Medida

Medida

a

50 mm (1.97 pulg.)

AVISO:

Cuando corte el conjunto del soporte de la puerta del compartimiento de equipajes, se derramará aceite. Por lo tanto, cubra el conjunto del soporte de la puerta del compartimiento de equipajes con un trozo de trapo u otro material.
