DESCRIPCION

Este DTC se almacena cuando el DCM (transceptor de telematica) detecta un circuito abierto o un Cortocircuito en el circuito (principal) de la antena del telefono.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B15CB11

Cortocircuito a Masa en la Antena Principal del Telefono

La impedancia (?) de la antena del telefono (principal) es menor que el umbral de averia durante 10 segundos o mas cuando el interruptor del motor esta en posicion ON (IG) (cortocircuito)

  • DCM (transceptor de telematica)
  • Conjunto de la antena del telefono y del GPS (para Lateral del Techo)
  • Cable de la antena del telefono y del GPS (para el Tipo A)
  • Cable de la antena del telefono y del GPS (para el Tipo B)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5)

B15CB13

Circuito Abierto en la Antena Principal del Telefono

La impedancia (?) de la antena del telefono (principal) es mayor que el umbral de averia durante 10 segundos o mas cuando el interruptor del motor esta en posicion ON (IG) (circuito abierto)

  • DCM (transceptor de telematica)
  • Conjunto de la antena del telefono y del GPS (para Lateral del Techo)
  • Cable de la antena del telefono y del GPS (para el Tipo A)
  • Cable de la antena del telefono y del GPS (para el Tipo B)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5)

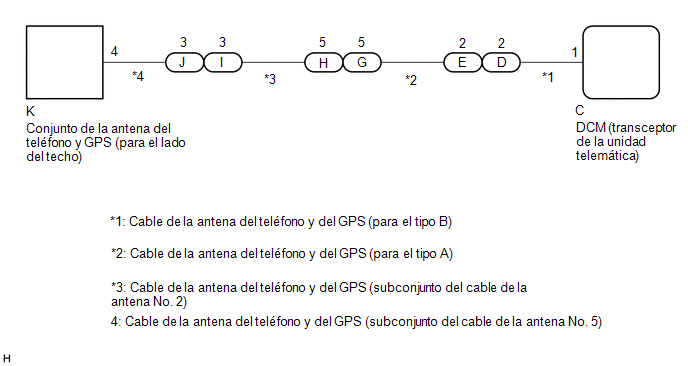

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion para el Uso del Sistema Safety Connect.

Haga clic aqui

OBSERVACION:

Consulte "PARTS LOCATION" para conocer la ubicacion de la instalacion del cable de la antena del telefono y del GPS.

Haga clic aqui

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Desactive el interruptor del motor.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor del motor en la posicion ON (IG) y espere al menos 10 segundos.

(d) Encienda el Techstream.

(e) Borre los DTC.

Sistema Electrico de la Carroceria > Telematics > Clear DTCs

(f) Vuelva a comprobar si se han emitido DTC.

Body Electrical > Telematics > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES

Haga clic aqui

NG

2.

INSPECCIONE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (para Lateral del Techo)

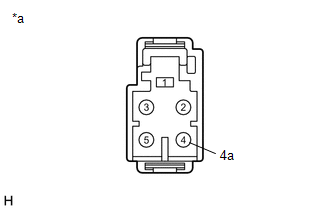

(a) Desconecte el conector del conjunto de la antena del telefono y del GPS (para el lado del techo).

*a

Componente sin mazo de cables conectado

(Conjunto de la antena del telefono y del GPS [para el lado del techo])

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 - 4a

Siempre

9 a 11 k?

NG

SUSTITUYA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (para el lado del techo)

OK

3.

INSPECCIONE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5)

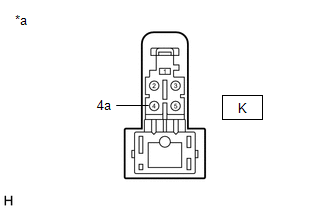

(a) Desconecte el conector K del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 5))

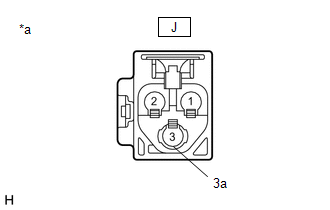

(b) Desconecte el conector J del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 5))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K-4 - J-3

Siempre

Inferior a 1 ?

K-4 or J-3 - Masa de la carroceria

Siempre

10 k? o superior

K-4a - J-3a

Siempre

Inferior a 1 ?

K-4a or J-3a - Masa de la carroceria

Siempre

10 k? o superior

NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5)

OK

4.

INSPECCIONE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2)

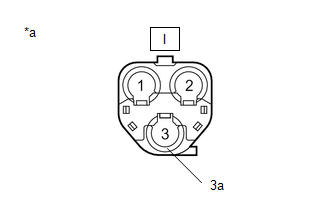

(a) Desconecte el conector I del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 2))

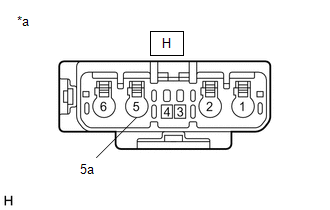

(b) Desconecte el conector H del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 2))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

I-3 - H-5

Siempre

Inferior a 1 ?

I-3 or H-5 - Masa de la carroceria

Siempre

10 k? o superior

I-3a - H-5a

Siempre

Inferior a 1 ?

I-3a or H-5a - Masa de la carroceria

Siempre

10 k? o superior

NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2)

OK

5.

INSPECCIONE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo A)

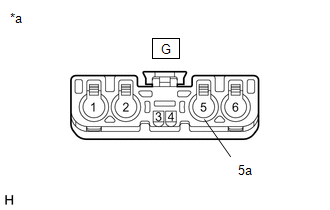

(a) Desconecte el conector G del cable de la antena del telefono y del GPS (para el Tipo A).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo A))

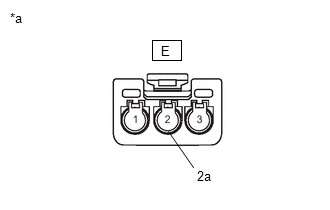

(b) Desconecte el conector E del cable de la antena del telefono y del GPS (para el Tipo A).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo A))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

G-5 - E-2

Siempre

Inferior a 1 ?

G-5 or E-2 - Masa de la carroceria

Siempre

10 k? o superior

G-5a - E-2a

Siempre

Inferior a 1 ?

G-5a or E-2a - Masa de la carroceria

Siempre

10 k? o superior

NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo A)

OK

6.

REVISE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo B)

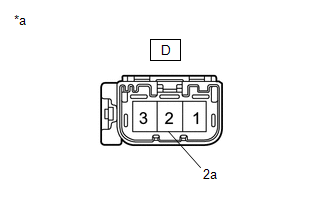

(a) Desconecte el conector D del cable de la antena del telefono y del GPS (para el Tipo B).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo B))

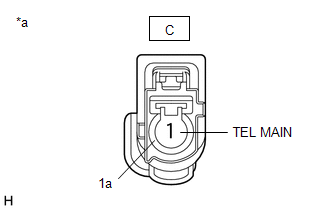

(b) Desconecte el conector C del cable de la antena del telefono y del GPS (para el Tipo B).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo B))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

D-2 - C-1

Siempre

Inferior a 1 ?

D-2 or C-1 - Masa de la carroceria

Siempre

10 k? o superior

D-2a - C-1a

Siempre

Inferior a 1 ?

D-2a o C-1a - Masa de la carroceria

Siempre

10 k? o superior

NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo B)

OK

7.

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Sustituya el DCM (transceptor de la unidad telematica).

Haga clic aqui

AVISO:

SIGUIENTE

REALICE LA ACTIVACION DEL DCM
