COMPONENTES

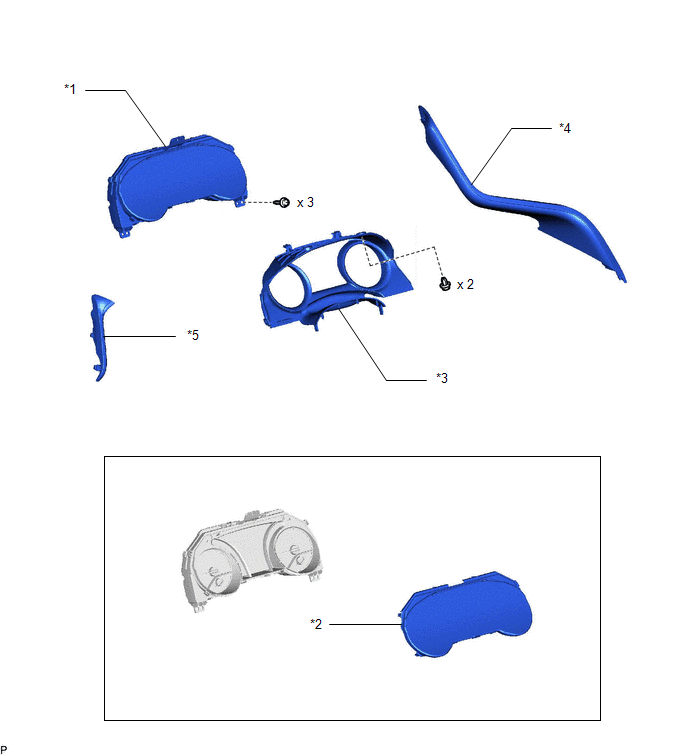

ILUSTRACION
|
*1 | CONJUNTO DEL JUEGO DE INSTRUMENTOS | *2 |
CRISTAL DEL MEDIDOR COMBINADO |
|
*3 | CONJUNTO DE LA MOLDURA DE ACABADO DEL CUADRO DE INSTRUMENTOS |
*4 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 |
|
*5 | CONJUNTO DE MEDIDORES DEL CAPO NO. 2 | - |
- |
