EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Los procedimientos de ajuste necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir piezas durante la extraccion/Instalacion del conjunto del medidor combinado se muestran a continuacion.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui.
.gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL TABLERO DE INSTRUMENTOS
(a) Utilice la palanca de inclinacion y de extension telescopica para extender y bajar completamente el conjunto de la columna de direccion.

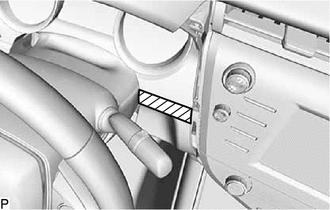

(b) Ponga cinta adhesiva en la zona indicada en la ilustracion.
.png) |
Cinta protectora |

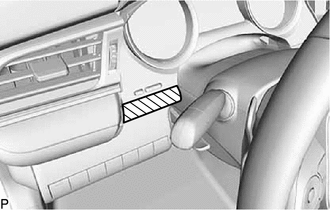

(c) Ponga cinta adhesiva en la zona indicada en la ilustracion.
|
|
Cinta protectora |

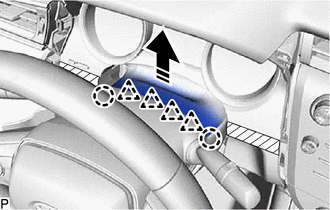

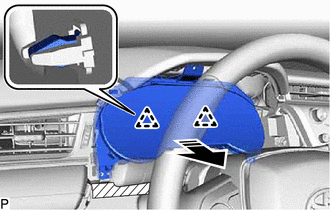

(d) Desenganche las 2 garras y los 4 clips y extraiga el conjunto de la moldura de acabado del grupo de instrumentos.
.png) |
Extraiga en esta direccion |

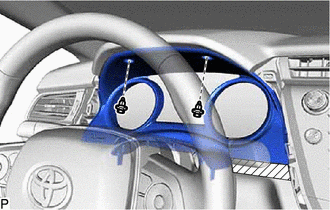

| (e) Extraiga los 2 clips. |
|

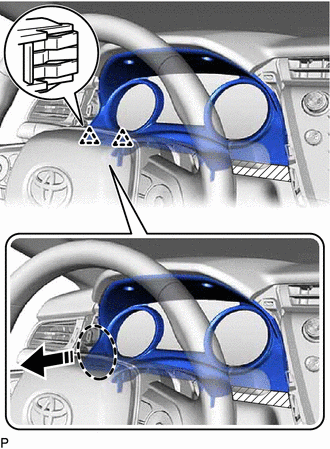

(f) Desenganche los 2 clips como se muestra en la ilustracion.
.png) |
Coloque la mano aqui |
|
|
Extraiga en esta direccion |

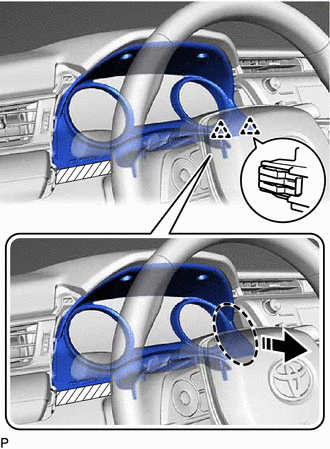

(g) Desenganche los 2 clips como se muestra en la ilustracion.
|
|
Coloque la mano aqui |
|
|
Extraiga en esta direccion |

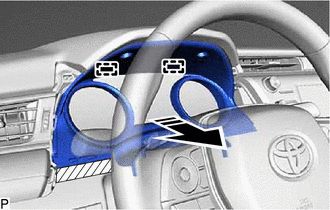

(h) Desenganche las 2 guias como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
(i) Desconecte el conector para extraer el conjunto de la moldura de acabado del grupo de instrumentos.
6. EXTRAIGA EL CONJUNTO DEL MEDIDOR COMBINADO

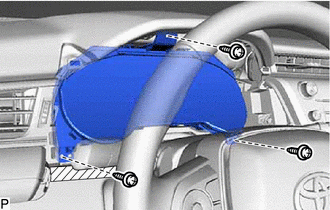

| (a) Quite los 3 tornillos. |
|
(b) Desenganche los 2 clips como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
(c) Desenganche la abrazadera.
(d) Desconecte todos los conectores para extraer el conjunto del medidor combinado.
