COMPONENTES

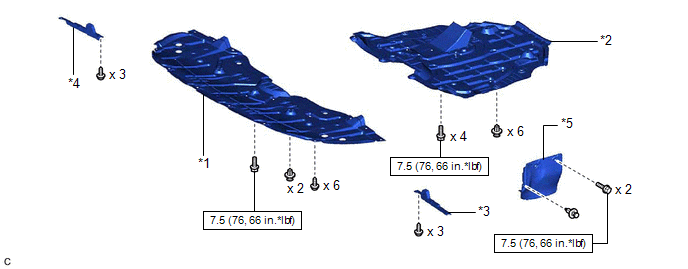

ILUSTRACIÓN
|
*1 | CUBIERTA INFERIOR DEL MOTOR No. 1 |
*2 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

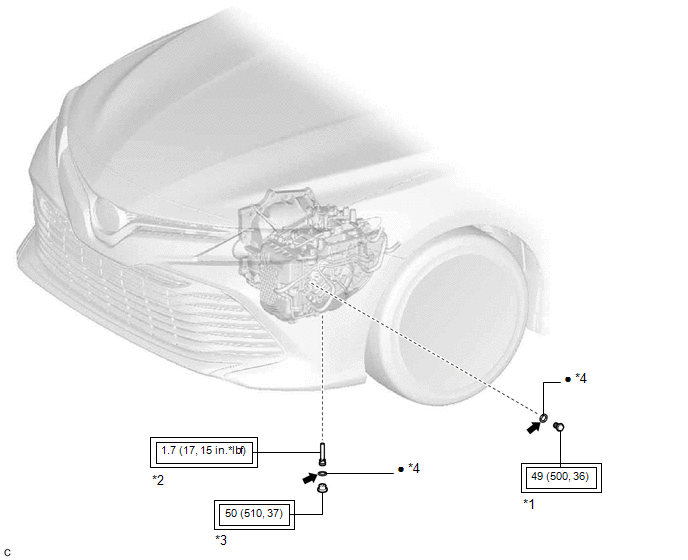

ILUSTRACIÓN
|
*1 | TAPÓN DE LLENADO |
*2 | TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1 |
|
*3 | TAPÓN DE REBOSE |
*4 | JUNTA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*plug.) |
● | Pieza no reutilizable |
.png) |
ATF WS original de Toyota |
- | - |
SustituciÓnCalibraciOn
CALIBRACION AVISO: Cuando se haya reemplazado
alguna de las siguientes piezas, realice la regulacion mostrada en la siguiente
tabla. En caso contrario, es posible que el sistema intuitivo de asistencia al
estacionamiento no funciona correctamente. AJUSTE EL SISTEMA INTUITIVO DE
ASISTENCIA AL EST ...
Montaje
MONTAJE PROCEDIMIENTO 1. POSICIÓN DEL COJINETE
Compruebe la posición y dirección de instalación del cojinete.
Diámetro del anillo guía del cojinete y del cojinete de rodillos en aguja de empuje:
Marca Diámetro interior/exterior del anillo guía del cojinete de empuje delanter ...
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO NO. 1 DE LA ...
