COMPONENTES

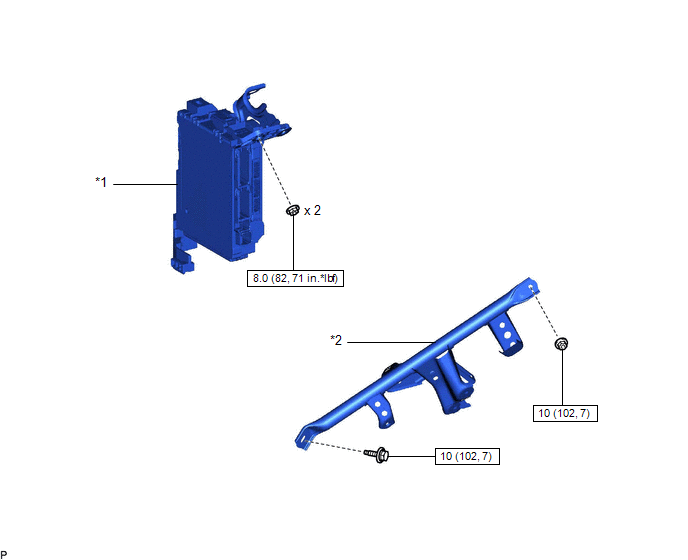

ILUSTRACIÓN
|
*1 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS CON ECU PRINCIPAL DE LA CARROCERÍA |
*2 | SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3 |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

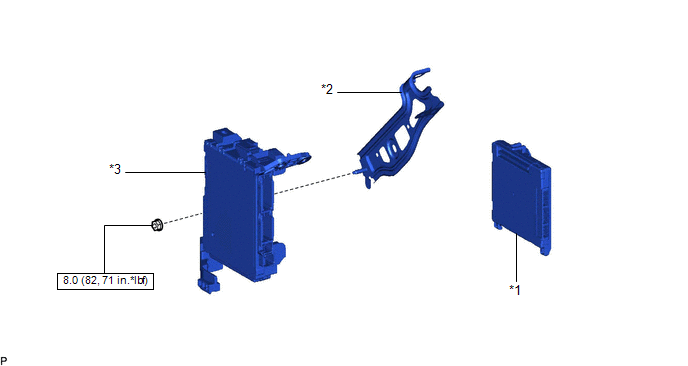

ILUSTRACIÓN
|
*1 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*2 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
|
*3 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciÓnDescripciOn Del Sistema
DESCRIPCION DEL SISTEMA EXPLICACION DEL
FUNCIONAMIENTO (a) La senal de posicion de marcha atras se envia desde el
interruptor de posicion de la palanca de cambios al controlador de la camara de
television cuando se mueve la palanca de cambios a la posicion R. (b) Se
puede proporcionar al conduct ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL OJAL DE LA VÁLVULA DE RETENCIÓN
(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.
2. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO (a) Instale el conjunto del interruptor de advertencia de vacío en el ...
Terminales De La Ecu
TERMINALES DE LA ECU
AVISO:
Es posible que se emitan DTC cuando se desconecten los conectores durante la inspección. Por lo tanto, asegúrese de borrar los DTC con el Techstream una vez que haya finalizado la inspección.
No ejerza demasiada fuerza sobre el conector del conj ...
