Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito del interruptor de las luces de advertencia

DESCRIPCIÓN

El conjunto del medidor combinado recibe la señal de advertencia de riesgo en la posición ON y la señal del conjunto del interruptor controla el funcionamiento de las luces de emergencia.

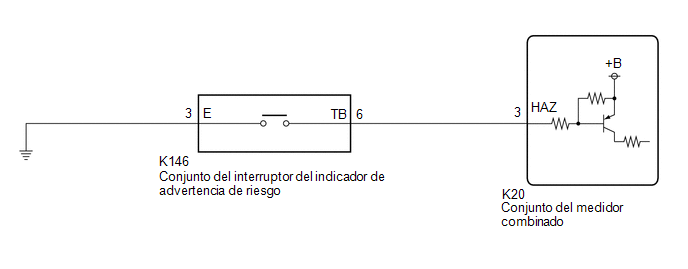

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya el conjunto del Juego de instrumentos, siempre sustitúyalo por uno nuevo. Si se utiliza un conjunto del Juego de instrumentos que ha sido instalado en otro vehículo, la información que tiene almacenada no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

Hazard Flasher Switch

Señal del interruptor de señal de advertencia

OFF u ON

OFF: Interruptor de las luces de emergencia desactivado

ON: Interruptor de las luces de advertencia activado

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

Hazard Flasher Switch

OK:

Los estados nomales citados anteriomente se visualizan en la pantalla.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

Haga clic aquí

NG

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

(a) Extraiga el conjunto del interruptor de señal de emergencia.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de las luces de señal de emergencia.

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE SEÑAL DE EMERGENCIA

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO INTERRUPTOR DE SEÑAL DE EMERGENCIA - CONJUNTO DEL MEDIDOR COMBINADO Y MASA DE LA CARROCERÍA)

(a) Desenchufe el conector K20 del conjunto del medidor combinado.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K146-6 (TB) - K20-3 (HAZ)

Siempre

Inferior a 1 Ω

K146-6 (TB) o K20-3 (HAZ) - Masa de la carrocería

Siempre

10 kΩ o superior

K146-3 (E) - Masa de la carrocería

Siempre

Por debajo de 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
