Toyota Camry Manual de reparaciones XV70 (2017-2023): Camara trasera desconectada (C1622)

DESCRIPCION

Este DTC se memoriza si el conjunto del receptor de radio y pantalla determina que las senales o las lineas de senal entre el conjunto de la camara de television trasera y el conjunto del receptor de radio y pantalla y no son normales, como resultado de su autocomprobacion.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1622

Camara trasera desconectada

Circuito abierto o cortocircuito en el circuito de la senal del conjunto de la camara de television trasera

  • Mazo de cables o conector
  • Conjunto de la camara de television trasera
  • Conjunto del receptor de radio y pantalla

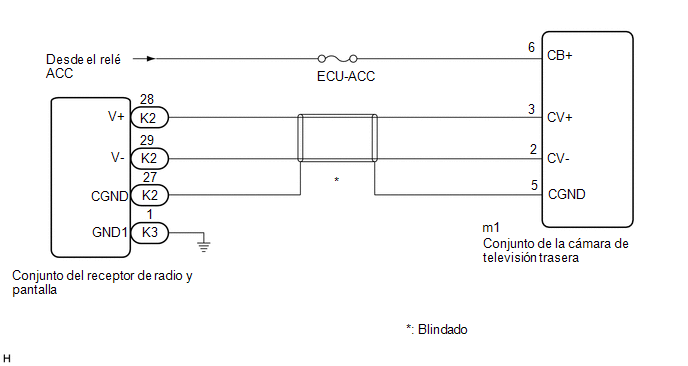

DIAGRAMA DE CABLEADO

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector m1 del conjunto de la camara de television trasera.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-28 (V+) - m1-3 (CV+)

Siempre

Inferior a 1 ?

K2-29 (V-) - m1-2 (CV-)

Siempre

Inferior a 1 ?

K2-27 (CGND) - m1-5 (CGND)

Siempre

Inferior a 1 ?

K2-28 (V+) o m1-3 (CV+) - Masa de la carroceria

Siempre

10 k? o superior

K2-29 (V-) o m1-2 (CV-) - Masa de la carroceria

Siempre

10 k? o superior

K2-27 (CGND) o m1-5 (CGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION ACC - MASA)

(a) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

m1-6 (CB+) - Masa de la carroceria

Interruptor del motor encendido (ACC)

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (V-, CGND)

(a) Conecte de nuevo el conector K2 del receptor del conjunto de radio y pantalla.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-29 (V-) - Masa de la carroceria

Siempre

Inferior a 1 ?

K2-27 (CGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

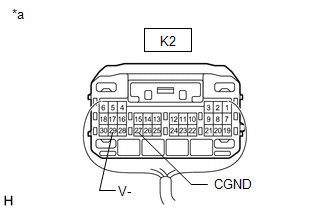

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

OK

4.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (V+, GND1)

(a) Vuelva a conectar el conector m1 del conjunto de la camara de television trasera.

(b) Compruebe la forma de onda del conjunto de la camara de television trasera con un osciloscopio.

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

Elemento

Contenido

Terminal de medicion

K2-28 (V+) - K3-1 (GND1)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor del motor activado (IG), palanca de cambios en posicion R

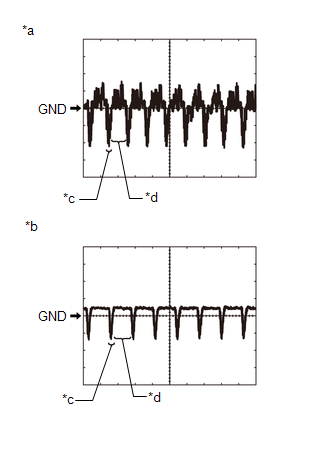

OBSERVACION:

*a

Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

*b

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*c

Senal de sincronizacion

*d

Forma de onda de video

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

Haga clic aqui
