DESCRIPCION
Este DTC se memoriza si el conjunto de la camara de television trasera determina como resultado de la autocomprobacion que las senales o las lineas de senal entre el conjunto de la camara de television trasera y el conjunto de radio y pantalla no son normales.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
|
C1621 | Fallo de la fuente de alimentacion de la camara trasera |
Fallo de la fuente de alimentacion del conjunto de la camara de television trasera |
|

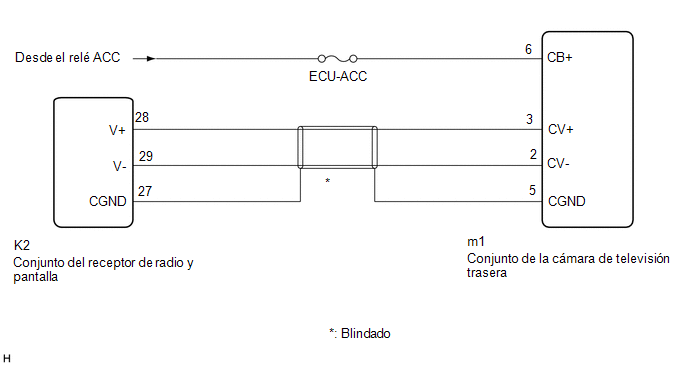

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui .gif)
PROCEDIMIENTO
|
1. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA) |
(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector m1 del conjunto de la camara de television trasera.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| K2-27 (CGND) - m1-5 (CGND) |
Siempre | Inferior a 1 ? |
| K2-27 (CGND) o m1-5 (CGND) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | .gif) | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION ACC - MASA DE LA CARROCERIA) |
(a) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| m1-6 (CB+) - Masa de la carroceria |
Interruptor del motor encendido (ACC) |
11 a 14 V |
| OK | | REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
