DESCRIPCION
Este DTC se almacena si el conjunto de la camara de television trasera recibe una senal a traves del sistema de comunicacion CAN desde el sensor de direccion que indica un problema en la fuente de alimentacion.
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
---|---|---|---|
C1625 | Circuito abierto o cortocircuito en el sensor del angulo de direccion +B |
Circuito abierto o cortocircuito en la fuente de alimentacion del sensor de direccion |
|

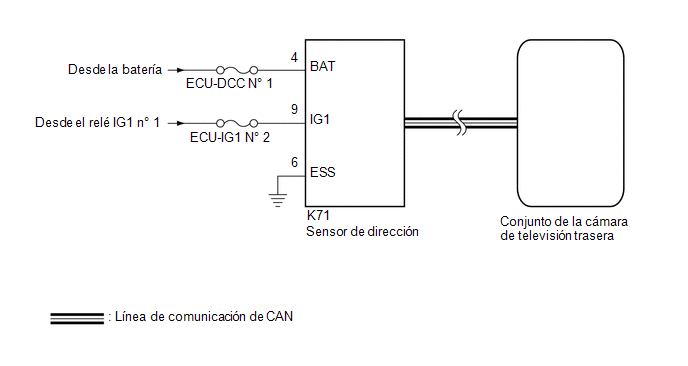

DIAGRAMA DE CABLEADO
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui
PROCEDIMIENTO
1. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL SENSOR DE DIRECCION) |
(a) Desconecte el conector K71 del sensor de direccion.
(b) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K71-9 (IG1) - K71-6 (ESS) |
Interruptor del motor activado (IG) |
11 a 14 V |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL SENSOR DE DIRECCION) |
(a) Desconecte el conector K71 del sensor de direccion.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K71-6 (ESS) - Masa de la carroceria |
Siempre | Inferior a 1 ? |
(c) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K71-4 (BAT) - K71-6 (ESS) |
Siempre | De 11 a 14 V |
OK | ![]() | REEMPLACE EL SENSOR DE DIRECCION Haga clic aqui |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
