DESCRIPCION
El conjunto del mazo de cables del aire acondicionado conecta el conjunto del amplificador del aire acondicionado a cada servomotor. El conjunto del amplificador del aire acondicionado suministra energia y envia instrucciones de funcionamiento a cada servomotor a traves del conjunto del mazo de cables del aire acondicionado. Cada servomotor envia la informacion de posicion del regulador al conjunto del amplificador del aire acondicionado.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada | Memoria |
|---|---|---|---|---|
|
B1497 | Averia de comunicacion (Bus Ic) |
Error o circuito abierto en la linea de comunicacion |
| Memorizada (10 seg. o mas)* |

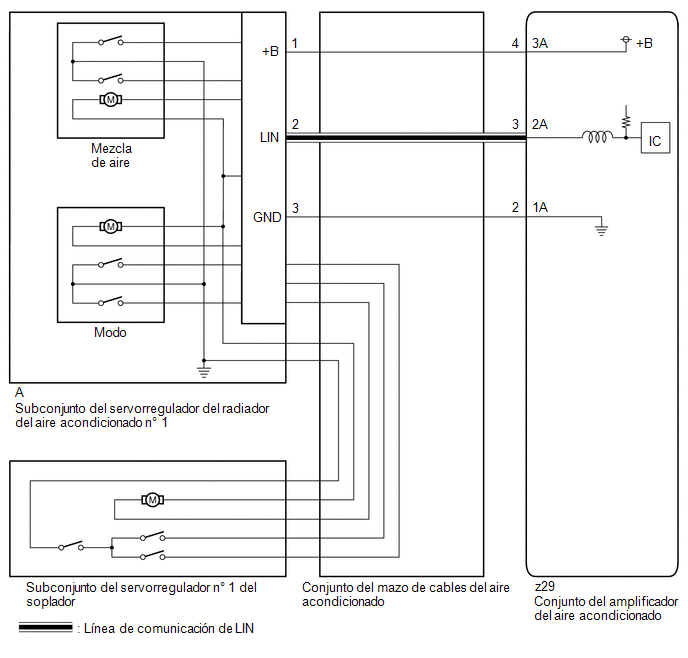

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. | LLEVE A CABO LA PRUEBA ACTIVA CON EL TECHSTREAM |
(a) Desconecte el conector del subconjunto del servorregulador del radiador de aire acondicionado No. 1.
(b) Conecte el Techstream al DLC3.
(c) Coloque el interruptor de encendido en posicion ON.
(d) Encienda el Techstream.
(e) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Active test.
(f) Realice la prueba activa segun los datos de la pantalla del Techstream.
Body Electrical > Air Conditioner > Active Test|
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
|---|---|---|---|
|
Air Mix Servo Targ Pulse(D) |
Impulsos del subconjunto del servorregulador del radiador del aire acondicionado No. 1 (mezcla de aire) |
Min.: 128 Max.: 383 |
Funciona entre 165 y 257 impulsos |
|
Pantalla del tester |
|---|
|
Air Mix Servo Targ Pulse(D) |
OK:
El servomotor del regulador funciona sin problemas.
| OK | .gif) | SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1 Haga clic aqui |
|
|
2. | INSPECCIONE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DE AIRE ACONDICIONADO NO. 1) |
(a) Desconecte el conector z29 del conjunto del amplificador del aire acondicionado.
(b) Desconecte el conector del subconjunto del servorregulador del radiador de aire acondicionado No. 1.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
z29-2 (1A) - A-3 (GND) |
Siempre | Inferior a 1 ? |
| z29-3 (2A) - A-2 (LIN) |
Siempre | Inferior a 1 ? |
| z29-4 (3A) - A-1 (+B) |
Siempre | Por debajo de 1 ? |
| OK | | SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1 Haga clic aqui |
| NG | | SUSTITUYA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO Haga clic aqui |
