DESCRIPCION
En este circuito, el conjunto del compresor con polea (solenoide del compresor) recibe senales de demanda de compresion del refrigerante desde el conjunto del amplificador del aire acondicionado.
En funcion de esta senal, el conjunto del compresor con polea (solenoide del compresor) cambia la cantidad de salida del compresor.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada | Memoria |
|---|---|---|---|---|
|
B1451 | Circuito del solenoide del compresor |
Circuito abierto o cortocircuito en el solenoide del compresor |
| - |

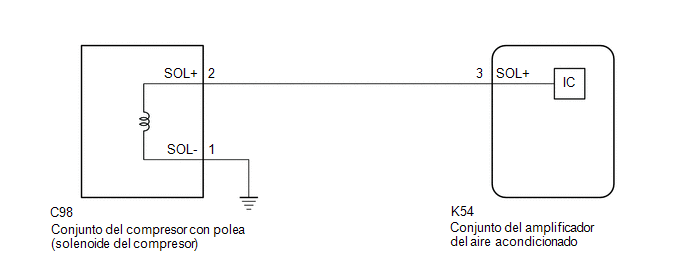

DIAGRAMA DE CONEXIONES
.png)
PROCEDIMIENTO
|
1. | INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
.png)
|
*a | Vista delantera del conector del mazo de cables (Al conjunto del compresor con polea (solenoide del compresor)) |
(a) Desconecte el conector C98 del conjunto del compresor con polea (solenoide del compresor).

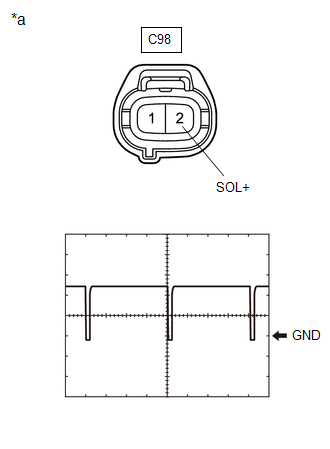

(b) Conecte un osciloscopio al terminal C98-2 (SOL+) y a la masa de la carroceria y compruebe la forma de onda.
OK:
La forma de onda es similar a la mostrada en la ilustracion.
|
Elemento | Contenido |
|---|---|
|
Ajuste de la herramienta |
5 V/DIV., 500 ?s./DIV. |
|
Condicion |
|
| OK | .gif) | SUSTITUYA EL CONJUNTO DEL COMPRESOR CON POLEA (SOLENOIDE DEL COMPRESOR) Haga clic aqui |
|
|
2. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL COMPRESOR CON POLEA (SOLENOIDE DEL COMPRESOR) - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO) |
(a) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
C98-2 (SOL+) - K54-3 (SOL+) |
Siempre | Inferior a 1 ? |
| C98-2 (SOL+) o K54-3 (SOL+) - Otros terminales y masa de la carroceria | Siempre |
10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
