UBICACION DE LAS PIEZAS

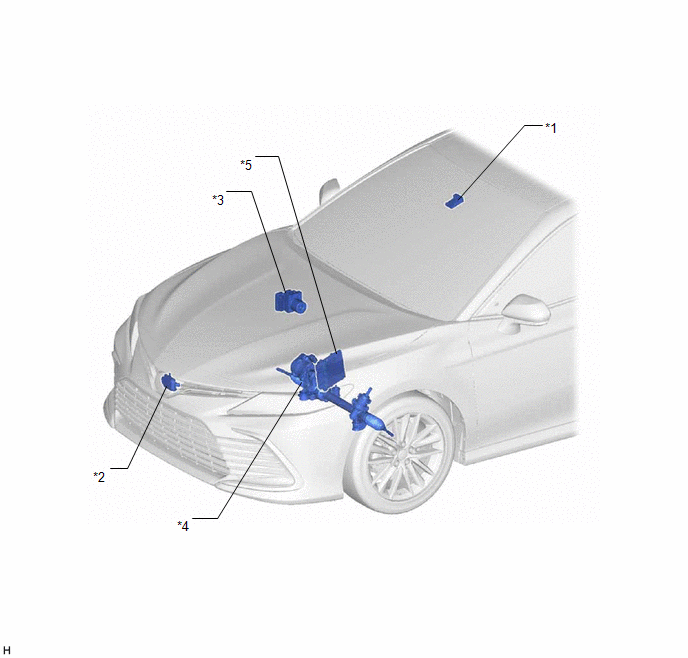

ILUSTRACION
|
*1 | CAMARA DE RECONOCIMIENTO DE AVANCE |
*2 | CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMETRICA |
|
*3 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
*4 | ECU DE LA SERVODIRECCION (CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCION DE CREMALLERA Y PINON) |
|
*5 | ECM |
- | - |
ILUSTRACION
|
*1 | CONJUNTO DEL JUEGO DE INSTRUMENTOS | *2 |
ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
| *3 | CONJUNTO DEL SENSOR DEL AIRBAG | *4 | SENSOR DE DIRECCION |
|
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 3 | *6 |
DLC3 |
PrecauciOn
Diagrama Del SistemaError en el receptor (C2176)
DESCRIPCIÓN Las señales del transmisor y la válvula de advertencia de la presión de los neumáticos se transmiten al receptor y la ECU de advertencia de la presión de los neumáticos del vehículo en forma de ondas de radio.
No. de DTC Detection Item
Condición de detección de DTC ...
Pérdida de comunicación con ECM/PCM "A" (U0100,U0101,U0120,U0126,U0129,U0151,U0155,U0163,U0164,U023A,U0327,U1106,U1117)
DESCRIPCIÓN Estos DTC se almacenan si se produce una avería en la comunicación CAN entre la ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) y otras ECU.
No. de DTC Detection Item
Condición de detección de DTC
Área afectada Se emite el DTC desde ...
El interruptor del panel tactil no funciona
PRECAUCION / AVISO / OBSERVACION
AVISO:
Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte el apartado Precauciones del Sistema Audiovisual.
Haga clic aqui
...
