EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui .gif)
2. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aqui

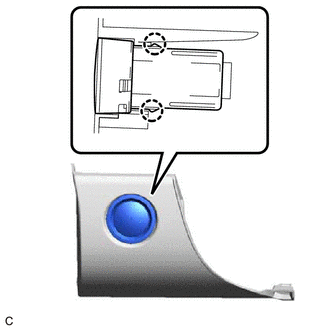

3. EXTRAIGA EL INTERRUPTOR DEL MOTOR
| (a) Desenganche las 2 garras y extraiga el interruptor del motor del conjunto de la moldura de acabado inferior del panel de instrumentos. |
|
Componentes
InspecciOnTransceptor de Telematica desconectado (B15DB)
DESCRIPCION Si el conjunto del receptor de radio y pantalla no puede detectar el DCM (transceptor de la unidad telematica) durante un cierto periodo de tiempo (90 segundos) despues de colocar el interruptor del motor en posicion ON (ACC) y dicho conjunto confirma que la informacion falta comprobando ...
ExtracciOn
EXTRACCION PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste,
calibracion, inicializacion o registro) que deben realizarse despues de que
se hayan extraido e instalado o sustituido las piezas durante la
extraccion/instalacion del conjunto del asien ...
Circuito de la fuente de alimentación del motor del limpiaparabrisas
DESCRIPCIÓN Este es el circuito de la fuente de alimentación del conjunto del motor del limpiaparabrisas. DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
...
