UBICACION DE LAS PIEZAS
ILUSTRACION
|
*A | para A25A-FKS |
*B | para 2GR-FKS |
|

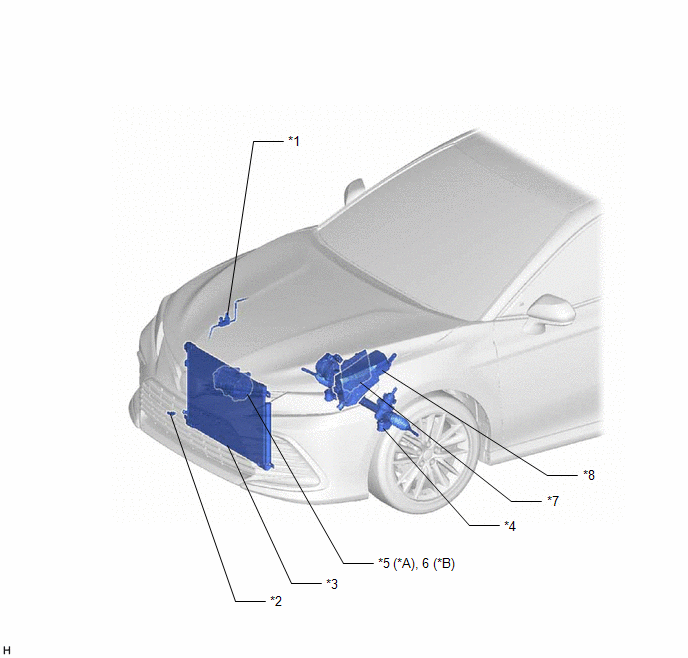

*1 | SENSOR DE PRESION DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DEL TERMISTOR |
|
*3 | CONJUNTO DEL CONDENSADOR DEL ENFRIADOR |
*4 | ECU DE LA SERVODIRECCION (CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCION DE CREMALLERA Y PINON) |
|
*5 | CONJUNTO DEL COMPRESOR CON POLEA - CONJUNTO DEL COMPRESOR DEL ENFRIADOR (SOLENOIDE DEL COMPRESOR) |
*6 | CONJUNTO DEL COMPRESOR CON EMBRAGUE MAGNETICO - CONJUNTO DEL COMPRESOR DEL ENFRIADOR (SOLENOIDE DEL COMPRESOR) -CONJUNTO DEL EMBRAGUE MAGNETICO |
|
*7 | ECM |
*8 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE HTR - Fusible A/C COMP - Rele del embrague magnetico (para 2GR-FKS) |
ILUSTRACION
|
*A | Con sistema del freno de estacionamiento electrico |
*B | Con Interruptor manual (SOS) |
|
*C | Con Headup Display System | *D |
Con sistema de asistencia al freno de estacionamiento |
|

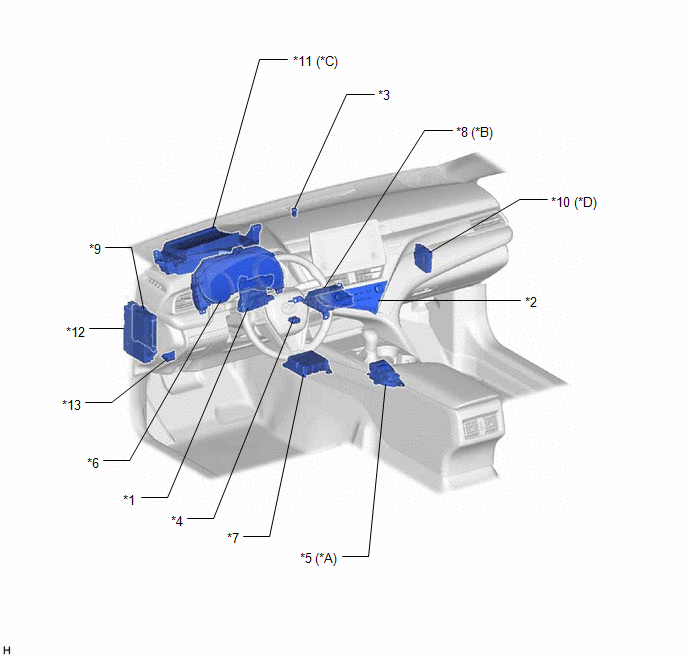

*1 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO |
|
*3 | SENSOR DE CONTROL AUTOMATICO DE LUCES |
*4 | TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) |
|
*5 | CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO) |
*6 | CONJUNTO DEL Juego de instrumentos |
|
*7 | CONJUNTO DEL SENSOR DEL AIRBAG | *8 | DCM (TRANSCEPTOR TELEMATICO) |
|
*9 | ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*10 | CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE |
|
*11 | SUBCONJUNTO DEL ESPEJO DEL MEDIDOR | *12 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-B NO. 2 - FUSIBLE ECU-IG1 NO. 3 - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE ECU-ACC |
|
*13 | DLC3 |
- | - |
ILUSTRACION
|

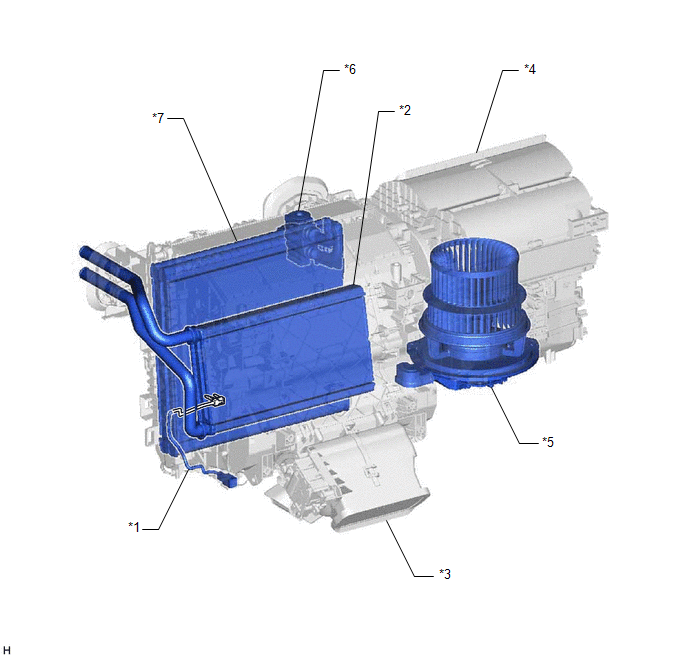

*1 | TERMISTOR DEL ENFRIADOR NO. 1 | *2 |
SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE CALEFACCION |
|
*3 | CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO |
*4 | CONJUNTO DEL SOPLADOR |
|
*5 | SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR |
*6 | VALVULA DE EXPANSION DEL ENFRIADOR |
|
*7 | SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1 |
- | - |
ILUSTRACION
|
*A | Para tipo doble |
*B | Con difusor central trasero |

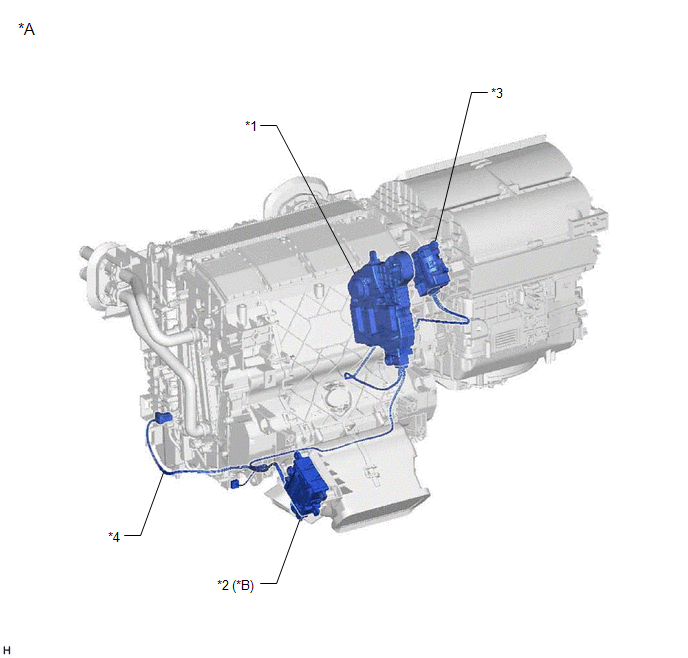

| *1 |
SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1 |
*2 | SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 2 |
|
*3 | SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR NO. 1 |
*4 | CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO |
ILUSTRACION
|

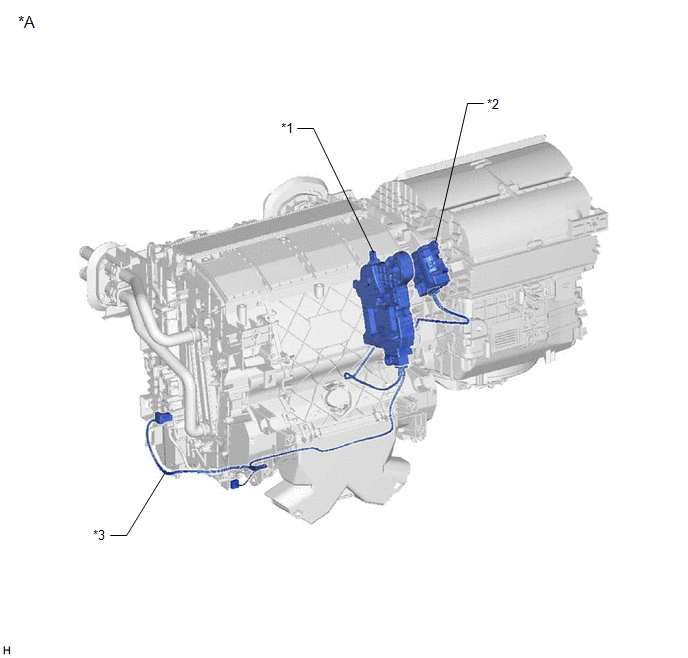

*A | Para tipo simple |
- | - |
|
*1 | SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1 |
*2 | SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR NO. 1 |
|
*3 | CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO |
- | - |
PrecauciOn
Diagrama Del SistemaInstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL SENSOR DE CONTROL AUTOMATICO DE LAS LUCES (a) Enganche
las 2 garras e instale el sensor de control automatico de luces. (b)
Conecte el conector. 2. INSTALE EL CONJUNTO DE LA BOQUILLA DEL
DESESCARCHADOR Haga clic aqui
3. INSTALE EL CONDUCTO DE ...
Tabla De SIntomas De Problemas
TABLA DE SINTOMAS DE PROBLEMAS AVISO: Cuando
sustituya el conjunto del juego de instrumentos, siempre sustituyalo por uno
nuevo. Si se utiliza un conjunto del medidor combinado que ha sido instalado
en otro vehiculo, la informacion que tiene almacenada no coincidira con la
informacion del ve ...
