UBICACION DE LAS PIEZAS

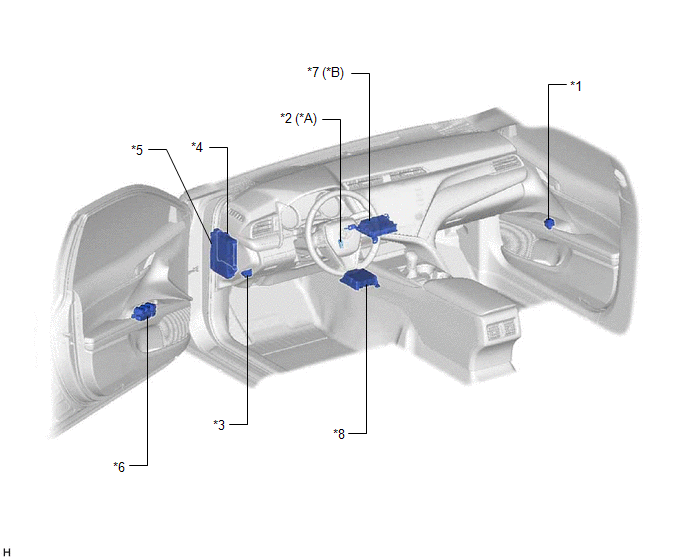

ILUSTRACION
|
*A | Sin sistema de llave inteligente | *B |
para tipo compatible con Toyota Entune Remote Connect |
|
*1 | CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS |
*2 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
|
*3 | DLC3 |
*4 | ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
|
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC n.° 2 - RELE ALL DR LOCK - RELE L/D-DR UNLOCK - RELE D-DR UNLOCK | *6 |
CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX - INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS |
|
*7 | DCM (TRANSCEPTOR DE TELEMATICA) |
*8 | CONJUNTO DEL SENSOR DEL AIRBAG |

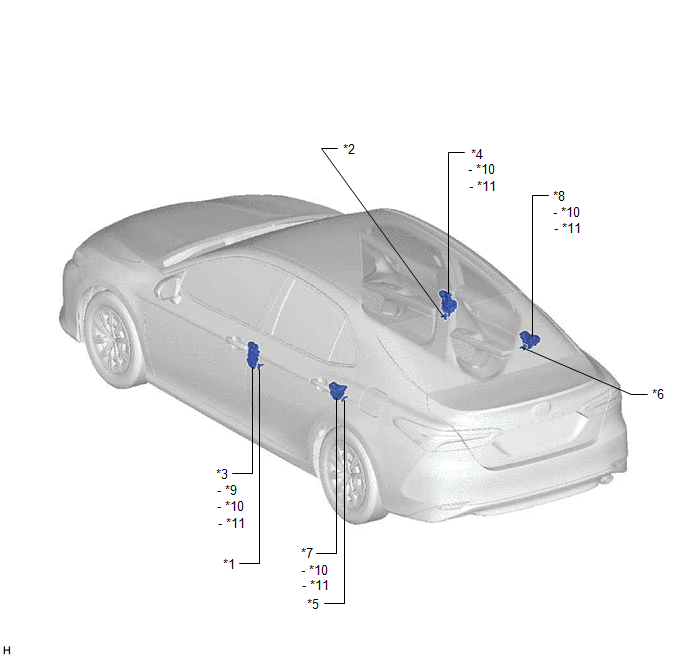

ILUSTRACION
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) | *2 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado derecho) |
|
*3 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
*4 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
|
*5 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado izquierdo) | *6 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado derecho) |
|
*7 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR |
*8 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR |
|
*9 | INTERRUPTOR DE BLOQUEO Y DESBLOQUEO DE PUERTAS |
*10 | MOTOR DE BLOQUEO DE PUERTAS |
|
*11 | INTERRUPTOR DE DETECCION DE DESBLOQUEO DE PUERTAS |
- | - |
