Toyota Camry Manual de reparaciones XV70 (2017-2023): UbicaciOn De Las Piezas

UBICACION DE LAS PIEZAS

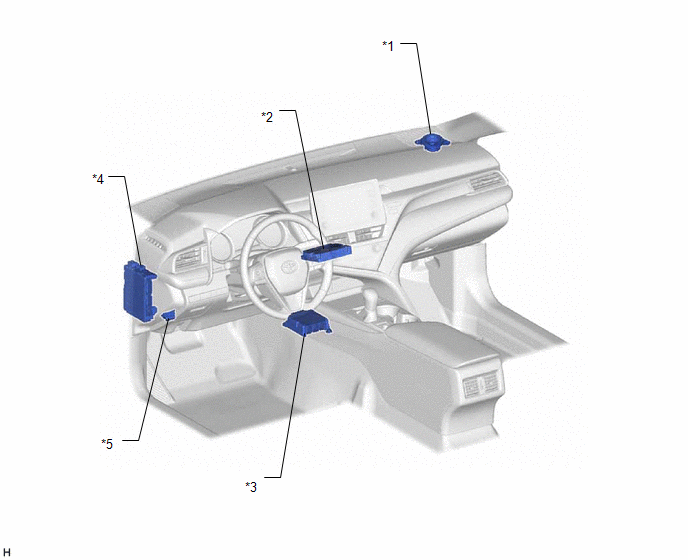

ILUSTRACION

*1

CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 (DERECHO)

*2

DCM (TRANSCEPTOR DE TELEMATICA)

- BUB (BATERIA DE RESERVA)

*3

CONJUNTO DEL SENSOR DEL AIRBAG

*4

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE DCM

- FUSIBLE ECU-IG2 NO. 3

*5

DLC3

-

-

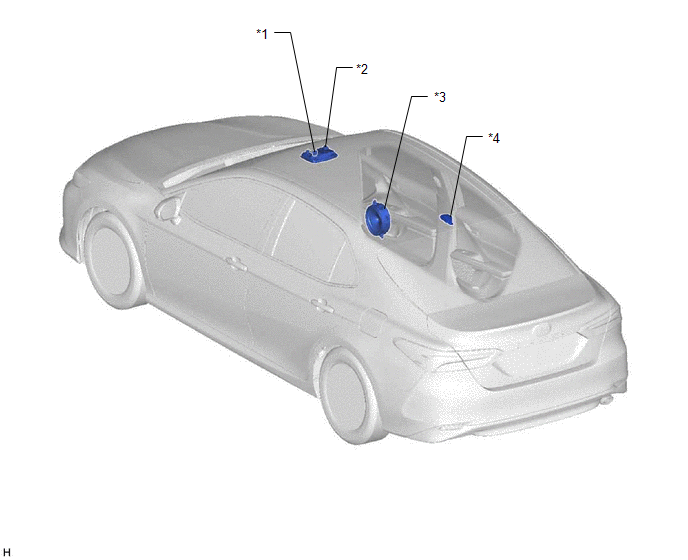

ILUSTRACION

*1

CONJUNTO DEL MICROFONO DEL TELEFONO

*2

SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

- INTERRUPTOR (SOS) MANUAL

*3

CONJUNTO DEL ALTAVOZ DELANTERO (DERECHO) NO. 1

*4

ANTENA DEL TELEFONO Y DEL GPS (para Lateral del Techo)

- Telefono principal

- GPS

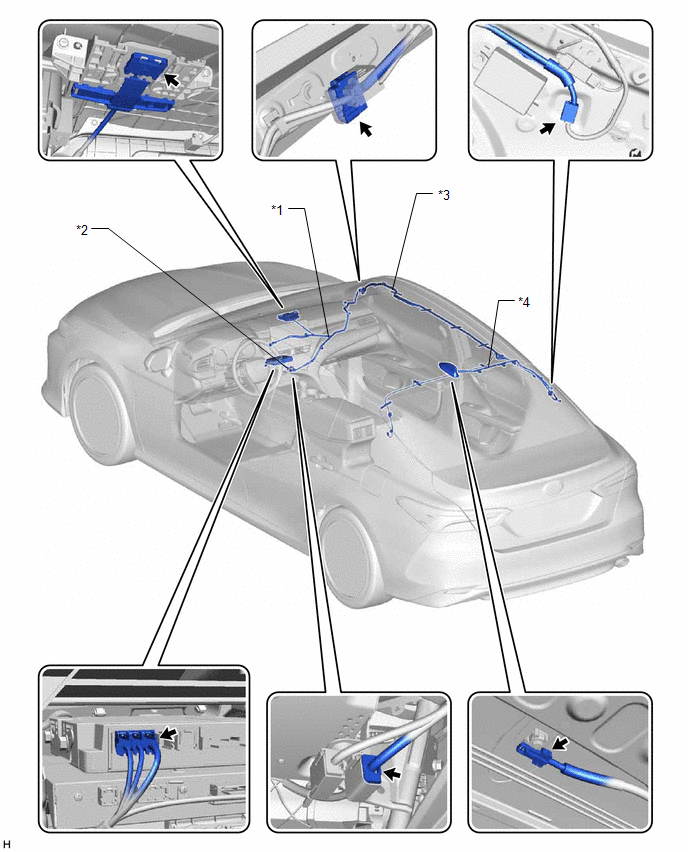

ILUSTRACION

*1

CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA (para el Tipo A))

*2

CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA (para el tipo B))

*3

CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2)

*4

CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5)
