COMPONENTES

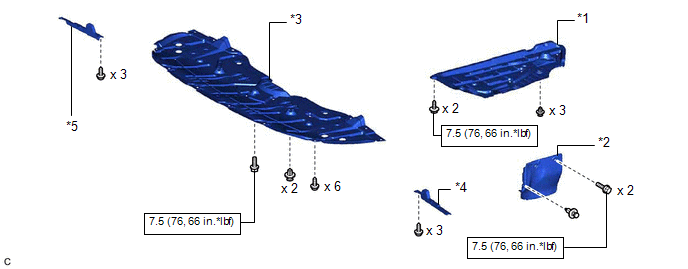

ILUSTRACIÓN
|
*1 | CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
*2 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
|
*3 | CUBIERTA INFERIOR DEL MOTOR Nº 1 |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
|
*5 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

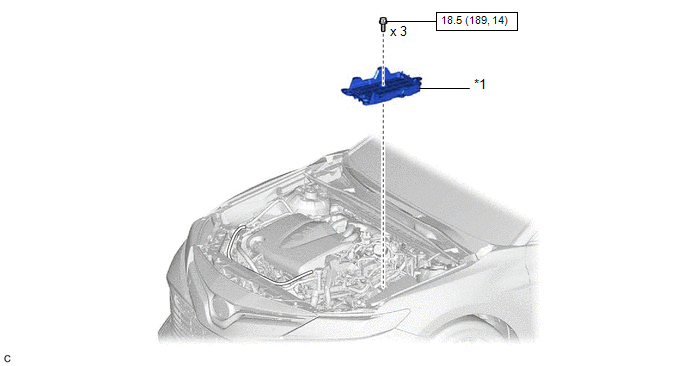

ILUSTRACIÓN
.png)
|
*1 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

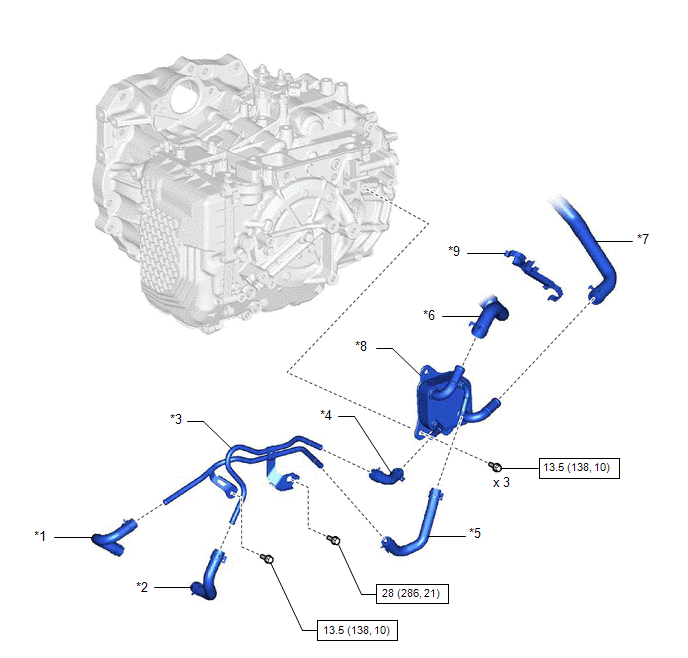

ILUSTRACIÓN
|
*1 | MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE No. 1 |
*2 | MANGUERA DE ENTRADA DEL ENFRIADOR DE ACEITE No. 1 |
|
*3 | SUBCONJUNTO DEL TUBO DEL ENFRIADOR DE ACEITE SIN MANGUERA No. 1 |
*4 | Manguera de entrada del enfriador de aceite n°2 |
|
*5 | MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE NO. 2 |
*6 | MANGUERA DE DERIVACIÓN DE AGUA NO. 1 |
|
*7 | CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA |
*8 | ENFRIADOR DE ACEITE DE LA TRANSMISIÓN |
|
*9 | ABRAZADERA DEL RESPIRADERO DE LA TRANSMISIÓN |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciÓnComponentes
COMPONENTES ILUSTRACIÓN
*1 MOLDURA DELANTERA DEL MARCO DE LA VENTANILLA DE LA PUERTA TRASERA
*2 BANDA PROTECTORA DE LA PUERTA TRASERA
*3 SUBCONJUNTO DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS TRASERAS
*4 REMACHE
● Pieza no reutilizable
- ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DE LA BOMBA DE COMBUSTIBLE
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Condicion Condicion especificada
1 - 2 20 °C (68 °F)
0.45 a 0.55 ? ...
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí ...
