DESCRIPCIÓN
Cuando el interruptor de control de las luces se gira hasta la posición TAIL o HEAD, este circuito envía una señal de iluminación al conjunto del soporte del cargador inalámbrico del móvil (subconjunto del encastre de la caja de la consola delantera).

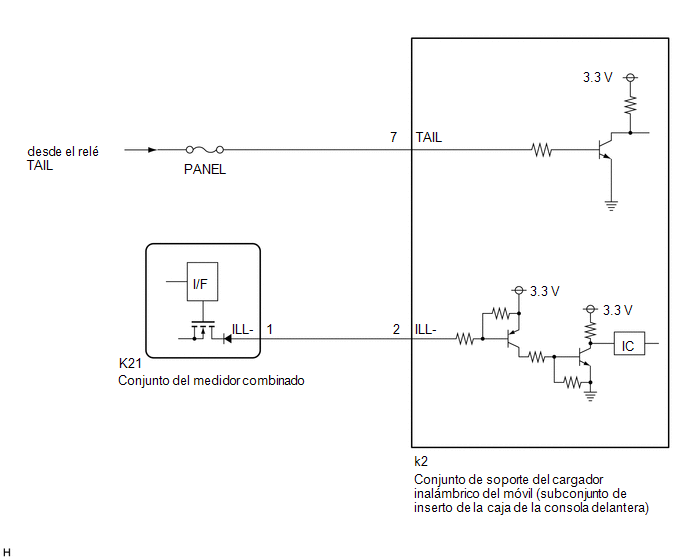

DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
PROCEDIMIENTO
| 1. |
REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE ILUMINACIÓN) |
(a) Desconecte el conector k1 del conjunto del soporte del cargador inalámbrico del móvil (subconjunto del encastre de la caja de la consola delantera).
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
k2-7 (TAIL) - Masa de la carrocería |
Interruptor de control de las luces en la posición OFF |
Por debajo de 1 V |
|
Interruptor del motor en posición ON, coloque el interruptor de control de las luces en la posición TAIL o HEAD |
De 11 a 14 V |
| NG | .gif) | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONJUNTO DEL SOPORTE DEL CARGADOR INALÁMBRICO DEL MÓVIL (SUBCONJUNTO DEL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA)) |
(a) Desconecte el conector K21 del conjunto del medidor combinado.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
K21-1 (ILL-) - k2-2 (ILL-) |
Siempre | Inferior a 1 Ω |
|
K21-1 (ILL-) o k2-2 (ILL-) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| OK | | CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
