Toyota Camry Manual de reparaciones XV70 (2017-2023): UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

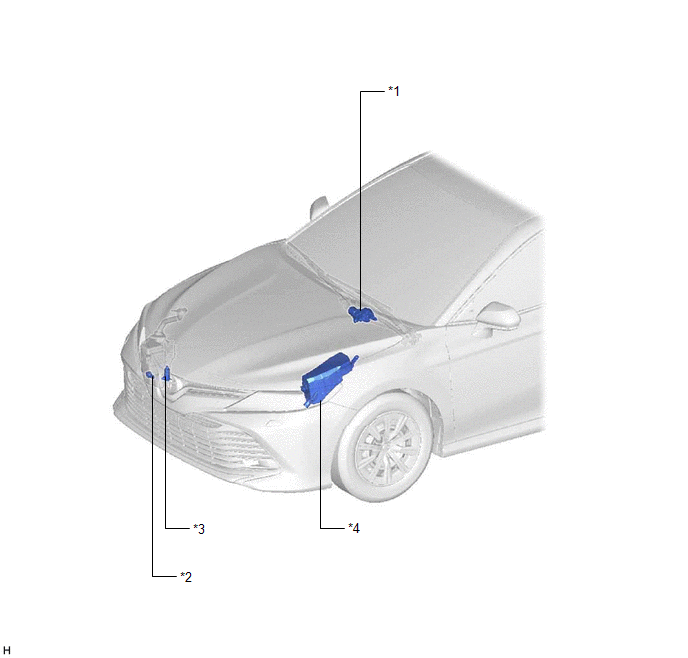

ILUSTRACIÓN

*1

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

*2

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

*3

CONJUNTO DEL MOTOR Y BOMBA DEL LAVAPARABRISAS

*4

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR Y CONJUNTO DEL BLOQUE DE EMPALMES

- FUSIBLE DEL LIMPIAPARABRISAS

- RELÉ DEL LIMPIAPARABRISAS

- RELÉ DEL LAVAPARABRISAS

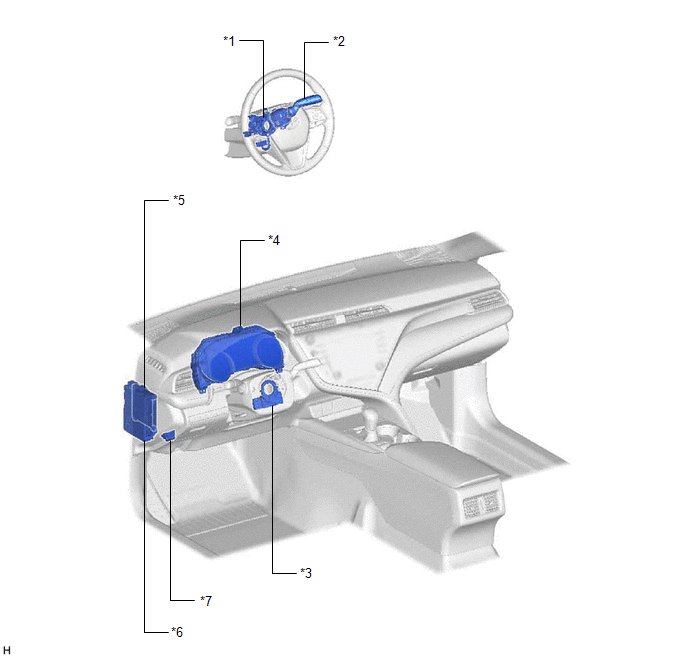

ILUSTRACIÓN

*1

ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE

*2

CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

*3

SENSOR DE DIRECCIÓN

*4

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*5

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE DEL LAVAPARABRISAS

*7

DLC3

-

-

PrecauciÓn
PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguiente ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA SISTEMA DE LIMPIAPARABRISAS Y LAVAPARABRISAS DELANTERO SISTEMA DE ADVERTENCIA DEL NIVEL DE LÍQUIDO DEL LAVAPARABRISAS ...
