UBICACIÓN DE LAS PIEZAS

ILUSTRACIÓN

*A

Para el tipo A

*B

Para el tipo B

*1

CONJUNTO DEL CLAXON DE TONOS AGUDOS

*2

CONJUNTO DEL CLAXON DE TONOS BAJOS

*3

RELÉ HORN

*4

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE HORN

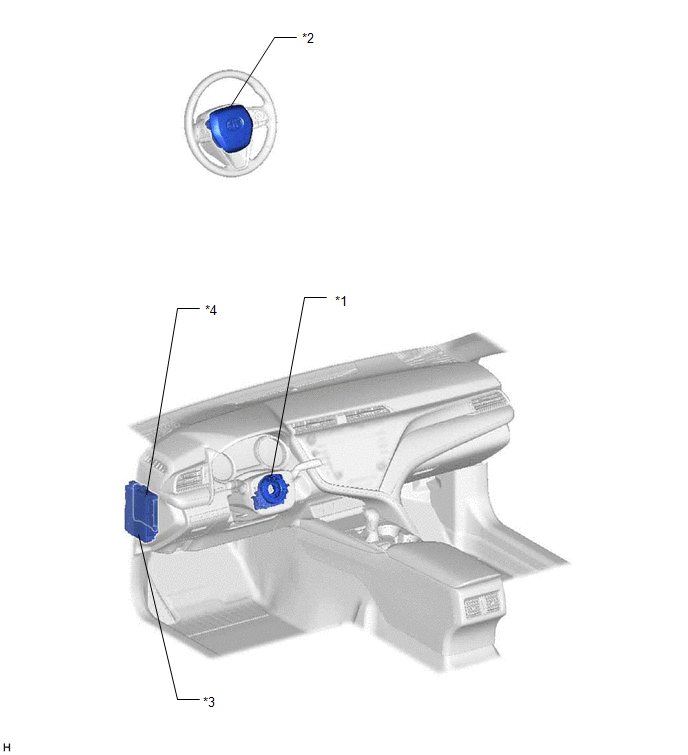

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CABLE ESPIRAL

*2

CONJUNTO DEL BOTÓN DEL CLAXON

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

PrecauciÓn
PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguiente ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA ...

LEER SIGUIENTE:

InspecciOn
INSPECCION PROCEDIMIENTO 1. REVISE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar: Conexion del tester Condicion Condicion especificada 5 (M-) - 6 (M+) 20 °C (68 °F) ...

Sistema de control del ralentí (P050500)
DESCRIPCIÓN El régimen de ralentí se controla mediante el sistema de control electrónico de la mariposa. El sistema de control electrónico de la mariposa está formado por: 1) un conjunto del cuerpo de la mariposa de tipo válvula con motor; 2) el actua ...

Señal del conjunto del actuador del freno de estacionamiento eléctrico derecho bloqueada en la posición dentro del rango (C06132A)
DESCRIPCIÓN No. de DTC Detection Item Condición de detección de DTC Área afectada Memoria Nota C06132A Señal del conjunto del actuador del freno de estacionamiento eléctrico derecho bloqueada en la posición dentro del rango Condición de diagnóst ...
