Toyota Camry Manual de reparaciones XV70 (2017-2023): Silencie el circuito de senales entre el amplificador de componentes estereo y el transceptor de telematica

DESCRIPCION

El DCM (transceptor de la telematica) envia una senal de silencio al conjunto del amplificador de componentes estereo.

El conjunto del amplificador de componentes estereo controla el volumen de acuerdo con la senal de silencio procedente del DCM (transceptor de telematica).

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

• Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte el apartado Precauciones del Sistema Audiovisual.

  Haga clic aqui

• Cuando sustituya el conjunto del receptor de radio y pantalla, sustituyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya habia sido utilizado por otro vehiculo, es posible que se produzca lo siguiente:
  • Puede almacenarse un DTC de averia de comunicacion.
  • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.
• Antes de sustituir el DCM (transceptor de telematica), consulte el apartado "Registro".

  Haga clic aqui

PROCEDIMIENTO

(a) Mida la tension segun los valores de la siguiente tabla. Tension estandar: Conexion del tester Condicion Condicion especificada K140-14 (MUTE) - Masa de la carroceria Interruptor de encendido en la posicion ACC El sistema de sonido esta funcionando > Modo de llamada de emergencia 2.0 V o superior >Inferior a 1 V

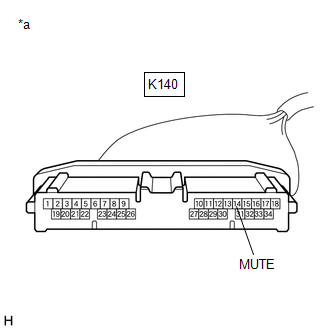

*a Componente con mazo de cables conectado (DCM [transceptor de telematica])

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui

NG

(a) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.

(b) Desconecte el conector K140 del DCM (transceptor de telematica).

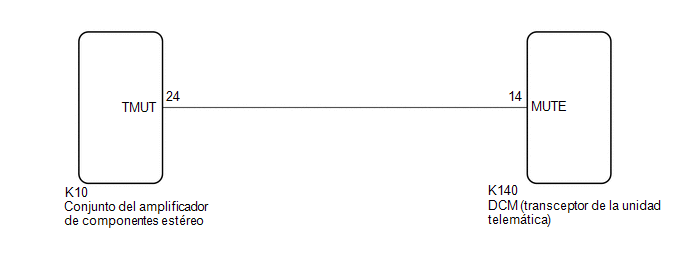

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Mida la tension segun los valores de la siguiente tabla. Tension estandar: Conexion del tester Condicion Condicion especificada K140-14 (MUTE) - Masa de la carroceria Interruptor de encendido en la posicion ACC 2.0 V o superior

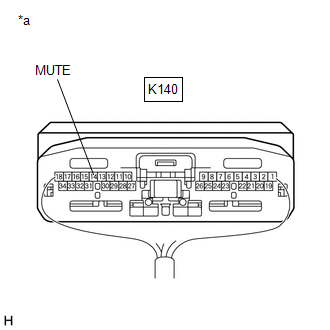

*a Vista delantera del conector del mazo de cables (al DCM [transceptor de telematica])

OK

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA) Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO Haga clic aqui
