COMPONENTES

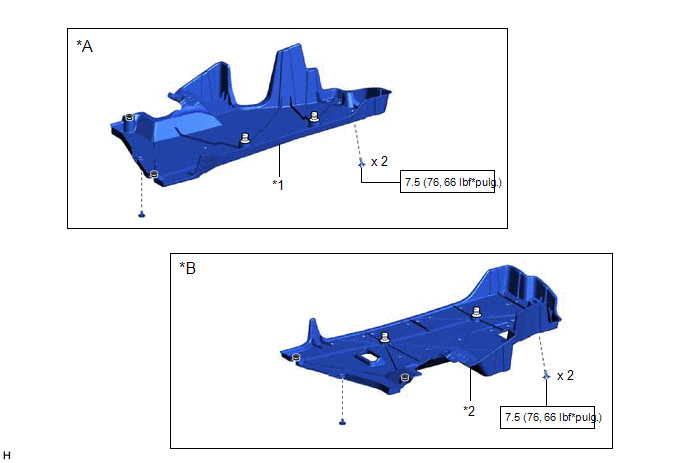

ILUSTRACIÓN
*A | para el lado derecho |
*B | Para el lado izquierdo |
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

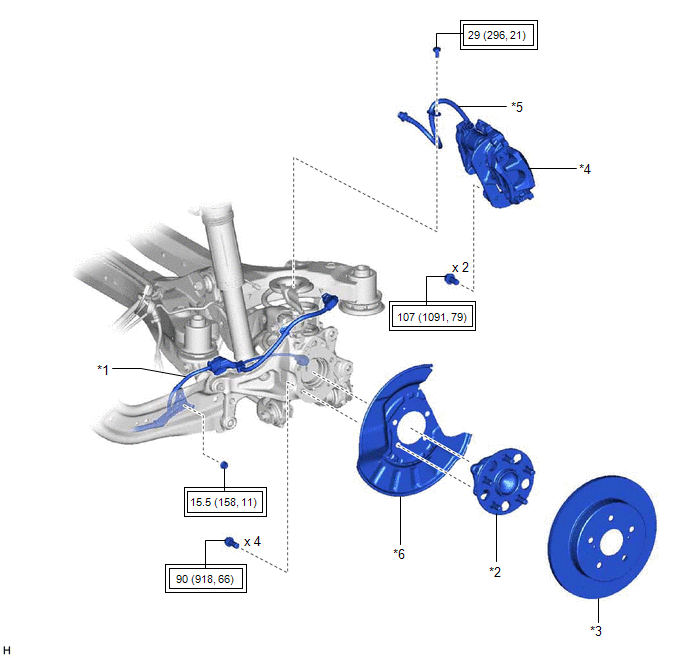

ILUSTRACIÓN
*1 | CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2 |
*2 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO |
*3 | DISCO TRASERO |
*4 | CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO |
*5 | MANGUERA FLEXIBLE TRASERA |
*6 | SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |

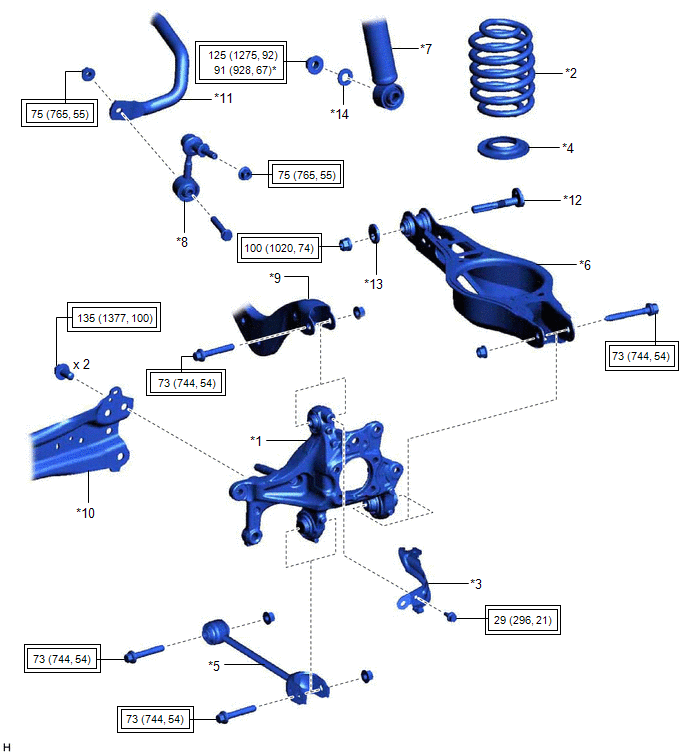

ILUSTRACIÓN
*1 | SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO |
*2 | MUELLE ESPIRAL TRASERO |
*3 | SOPORTE DE LA MANGUERA FLEXIBLE TRASERA |
*4 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
*5 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA No. 1 |
*6 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA No. 2 |
*7 | CONJUNTO DEL AMORTIGUADOR TRASERO |
*8 | CONJUNTO DEL ESTABILIZADOR TRASERO |
*9 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*10 | CONJUNTO DEL EJE DE SALIDA TRASERO |
*11 | BARRA ESTABILIZADORA TRASERA |
*12 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*13 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA No. 2 |
*14 | ARANDELA PLANA |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con la llave de contratuerca de la junta esférica |
