DESCRIPCION
El DCM (transceptor de telematica) envia una senal de silencio al conjunto del receptor de radio y pantalla.
El conjunto del receptor de radio y pantalla controla el volumen de acuerdo con la senal de silencio procedente del DCM (transceptor de telematica).

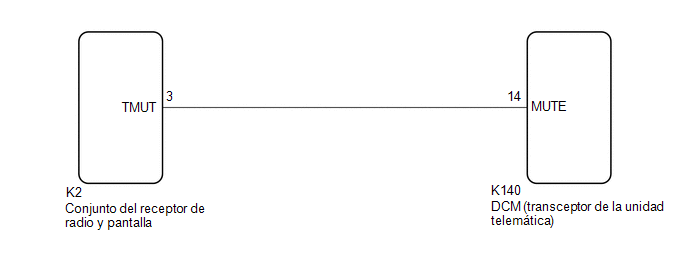

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui
Haga clic aqui
PROCEDIMIENTO

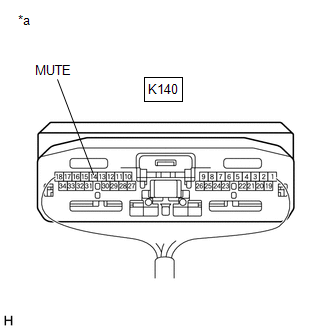

1. | INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA) |
(a) Mida la tension segun los valores de la siguiente tabla. Tension estandar:
|
|
OK | ![]() | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
|
2. |

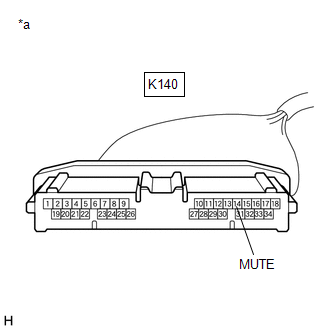

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA)) |
(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion |
Condicion especificada |
---|---|---|
K2-3 (TMUT) - K140-14 (MUTE) |
Siempre | Inferior a 1 ? |
K2-3 (TMUT) o K140-14 (MUTE) - Masa de la carroceria |
Siempre | 10 k? o superior |
NG | ![]() | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
3. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
(a) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).
(b) Mida la tension segun los valores de la siguiente tabla. Tension estandar:
|
|
OK | ![]() | REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA) Haga clic aqui |
NG | ![]() | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
