Componentes

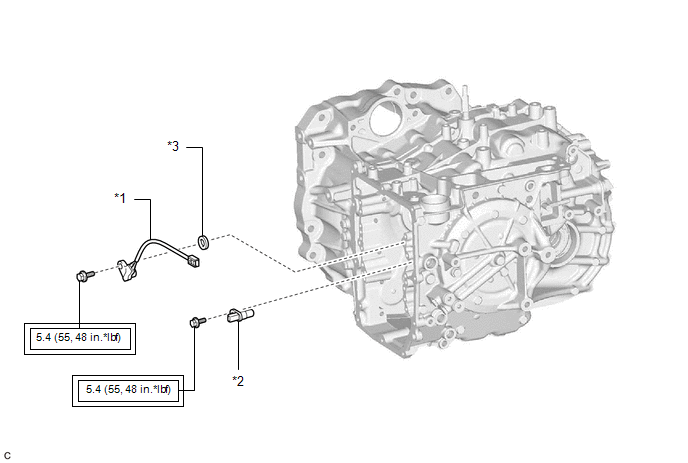

COMPONENTES
ILUSTRACIÓN
|
*1 | SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NC) |
*2 | SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT) |
|
*3 | SEPARADOR |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor de revoluciones de la transmisión (NT) y del sensor de revoluciones de la transmisión (NC).
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Sustitución del líquido del transeje automático |
Reinicio de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente. |
|
|
Conjunto del cuerpo de la válvula de la transmisión |
|
|
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA VÁLVULA DE LA TRANSMISIÓN
Haga clic aquí
.gif)

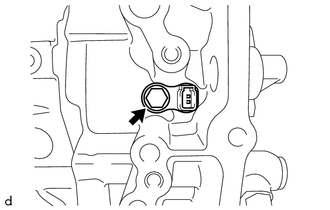

2. EXTRAIGA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT)
| (a) Quite el perno y extraiga el sensor de revoluciones de la transmisión (NT) del subconjunto de la caja del transeje automático. |
|

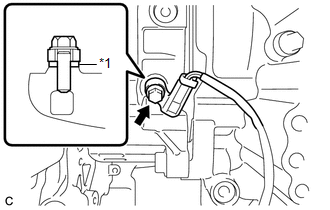

3. EXTRAIGA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NC)
| (a) Extraiga el perno, el separador y el sensor de revoluciones de la transmisión (NC) del subconjunto del engranaje conductor intermedio. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NC)
(a) Instale el sensor de revoluciones de la transmisión (NC) y el separador en el subconjunto del engranaje conductor intermedio con el perno.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
2. COLOQUE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT)
(a) Coloque el sensor de revoluciones de la transmisión (NT) en el subconjunto de la caja del transeje automático con el perno.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
3. COLOQUE EL CONJUNTO DEL CUERPO DE LA VÁLVULA DE TRANSMISIÓN
Haga clic aquí .gif)
