SUSTITUCIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sello de aceite del eje propulsor delantero izquierdo y el sello de aceite del eje propulsor derecho.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas delanteras
  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Sustitución del líquido del transeje automático

Reinicio de la estimación de la degradación térmica del ATF

El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

2. EXTRAIGA EL SOPORTE DEL COJINETE DEL EJE PROPULSOR

Haga clic aquí

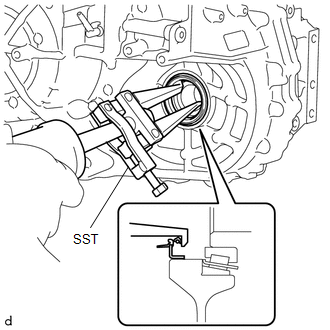

3. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

(a) Utilice la SST para extraer el sello de aceite izquierdo del eje propulsor delantero del subconjunto de la caja del transeje automático.

SST: 09308-00010

AVISO:

Tenga cuidado de no dañar el subconjunto de la caja del transeje automático.

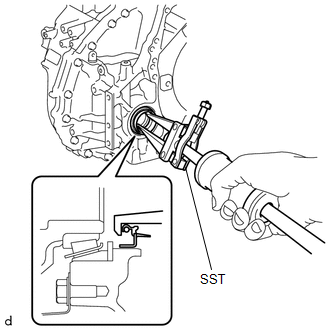

4. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

(a) Utilice la SST para extraer el sello de aceite derecho del eje propulsor delantero del alojamiento del transeje.

SST: 09308-00010

AVISO:

Tenga cuidado de no dañar el alojamiento del transeje.

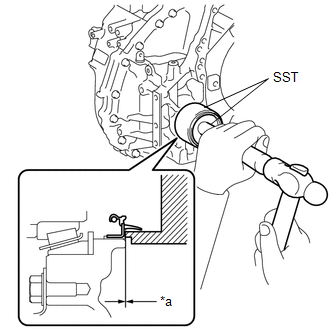

5. COLOQUE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

(a) Utilice la SST y un martillo para instalar un nuevo sello de aceite derecho del eje propulsor delantero en el alojamiento del transeje.

SST: 09316-10010

SST: 09950-70010

09951-07150

Profundidad estándar:

-0.5 a 0.5 mm (-0.0197 a 0.0197 pulg.)

AVISO:

  • Asegúrese de que el sello de aceite derecho del eje propulsor delantero esté instalado en la dirección correcta.
  • No dañe el borde del sello de aceite derecho del eje propulsor delantero.

*a

Profundidad

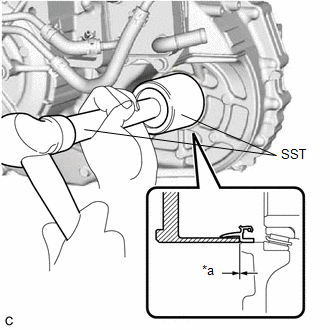

6. COLOQUE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

(a) Utilice la SST y un martillo para instalar un nuevo sello de aceite izquierdo del eje propulsor delantero en el subconjunto de la caja del transeje automático.

SST: 09649-17010

SST: 09950-70010

09951-07100

Profundidad estándar:

-0.5 a 0.5 mm (-0.0197 a 0.0197 pulg.)

AVISO:

  • Asegúrese de que el sello de aceite izquierdo del eje propulsor delantero esté instalado en la dirección correcta.
  • No dañe el borde del sello de aceite izquierdo del eje propulsor delantero.

*a

Profundidad

7. COLOQUE EL SOPORTE DEL COJINETE DEL EJE PROPULSOR

Haga clic aquí

8. INSTALE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí
