Toyota Camry Manual de reparaciones XV70 (2017-2023): Se visualiza la senal "No GPS signal"

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL HABITACULO

(a) Compruebe si el habitaculo contiene algun objeto que podria interferir con la recepcion de la radio o dispositivos adicionales que utilizan ondas de radio en el panel de instrumentos. En ese caso, retirelo y compruebe si la senal "No GPS signal" desaparece.

OBSERVACION:

El GPS funciona mediante ondas de radio muy debiles emitidas por satelites. Si otros obstaculos u ondas de radio interfieren con la senal, el GPS podria no recibirla con claridad.

OK:

La senal "No GPS signal" desaparece.

OK

FIN DE LA INSPECCION

NG

2.

INSPECCIONE LOS ALREDEDORES

(a) Verifique si el vehiculo se encuentra en un lugar donde no se recibe correctamente la senal de GPS. En ese caso, coloque el vehiculo en otro lugar y compruebe si la senal "No GPS signal" desaparece.

OBSERVACION:

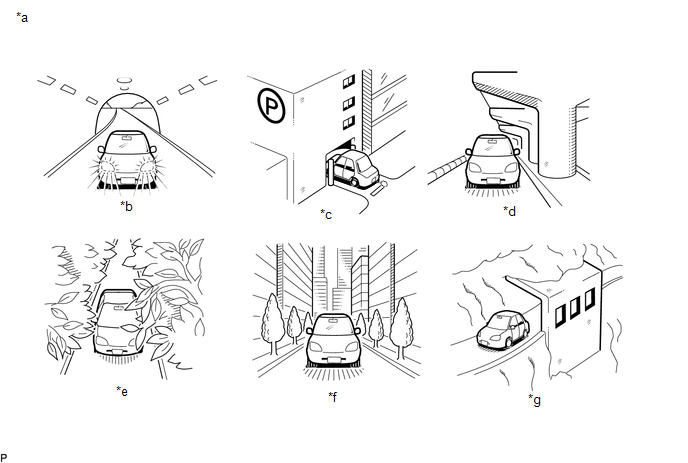

El GPS utiliza 24 satelites en 6 orbitas. El vehiculo debe estar en cualquier momento en el rango de funcionamiento de 4 satelites. No obstante, puede que el vehiculo no reciba las senales de GPS a causa de influencias proximas, la direccion del vehiculo y la hora. En la ilustracion siguiente puede ver ejemplos.

*a

Ejemplo

*b

En un tunel

*c

En el interior de un edificio

*d

Bajo un paso elevado

*e

En un bosque o un camino bordeado por arboles

*f

Entre edificios de gran altura

*g

Bajo un risco o un saliente

-

-

OK:

La senal "No GPS signal" desaparece.

OK

EL SISTEMA REGRESA AL ESTADO NORMAL

NG

3.

COMPRUEBE LA INFORMACION DEL GPS (COMPROBACION DE FUNCIONAMIENTO)

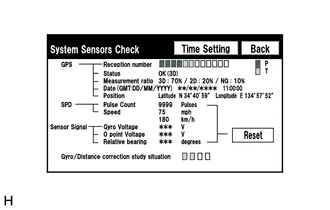

(a) Ingrese en la pantalla "System Sensors Check". Consulte "Comprobacion del GPS y los sensores del vehiculo" en Comprobacion de funcionamiento.

Haga clic aqui

(b) Examine cuantos de los codigos siguientes se encuentran en la columna "Reception number".

OBSERVACION:

Aparece T o P.

OK:

Aparecen por lo menos 3 codigos.

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui
